Aktuator Pneumatik

Aktuator Rak dan Pinion Seri AT

Desain piston ganda yang ringkas dan simetris memberikan keluaran torsi linier dan seimbang. Pilihan standar dan hemat biaya untuk katup seperempat putaran berukuran kecil hingga menengah.

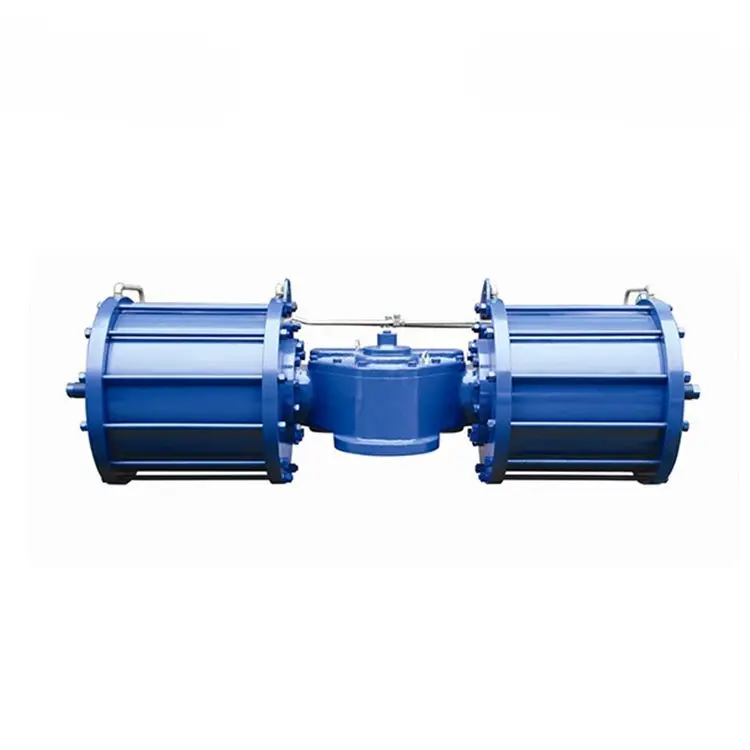

Aktuator Scotch Yoke Seri AW

Desain kurva torsi berbentuk U tugas berat yang menghasilkan torsi putus yang sangat besar (hingga 50,000+ Nm). Direkayasa khusus untuk katup bola dan katup kupu-kupu bertekanan tinggi dan berdiameter besar.

Butuh Penggerak Pneumatik Kustom?

Di luar standar katalog, kami merancang paket pneumatik khusus—termasuk opsi segel suhu tinggi/rendah (-40°C hingga +150°C), braket adaptor ISO 5211 khusus, kontrol pengaturan kecepatan langkah, dan katup pengaman darurat pembuangan cepat.

Minta Solusi Pneumatik Khusus →

Unduh Katalog Aktuator Pneumatik Lengkap

Dapatkan akses instan ke lembar data teknik komprehensif, skema dimensi ISO 5211, gambar antarmuka aksesori NAMUR, tabel konsumsi udara dinamis, dan kurva torsi keluaran di seluruh keluarga AT dan AW kami.

Minta Dokumentasi →

Profil Gerak & Torsi

Identifikasi arah putaran katup (putaran seperempat 90°) dan pahami profil torsi yang dibutuhkan: torsi linier untuk katup kupu-kupu dibandingkan torsi lepas/penutup yang tinggi untuk katup bola.

Mekanisme Penggerak Aktuator

Pilih AT Rack & Pinion untuk dimensi yang ringkas, kecepatan siklus tinggi, dan torsi linier, atau AW Scotch Yoke untuk torsi putus yang kuat pada saluran berdiameter besar.

Mode Operasional (DA vs SR)

Pilih Double-Acting (DA) untuk siklus buka dan tutup yang seimbang yang digerakkan oleh udara, atau Single-Acting Spring-Return (SR) untuk penutupan atau pembukaan otomatis mekanis yang aman jika terjadi kehilangan udara.

Tekanan Pasokan Udara Pabrik

Tentukan tekanan udara bengkel yang tersedia (standar 4 hingga 7 bar / 60–100 psi). Teknisi kami menerapkan faktor keamanan 30%–40% di atas tekanan saluran maksimum untuk mencegah aktuator macet.

Standar ISO 5211 & NAMUR

Verifikasi pola pemasangan flensa atas katup (F03 hingga F36) dan penggerak batang (persegi ganda atau berpasak). Antarmuka bantu atas harus sesuai dengan NAMUR VDI/VDE 3845.

Integrasi Aksesori Pneumatik

Pilih kontrol otomatisasi: katup solenoid NAMUR (24VDC / 220VAC), kotak sakelar batas mekanis/induktif, regulator filter udara (FRL), atau positioner elektro-pneumatik 4-20mA.

Lingkungan Operasi & Segel

Pilih elastomer segel berdasarkan suhu: NBR standar (-20°C hingga +80°C), Silikon suhu rendah (-40°C), atau Viton/FKM suhu tinggi (+150°C). Bersertifikasi ATEX Ex II 2GD untuk zona ledakan.

Tinjauan Akhir & Penawaran Ukuran Pabrik

Kirimkan tipe katup, ukuran, tekanan diferensial, dan pasokan udara pabrik Anda kepada teknisi kami untuk verifikasi torsi yang tepat, gambar CAD 3D, dan harga pabrik.

Kirim Spesifikasi & Dapatkan Penawaran →

Respons Secepat Milidetik & Masa Pakai Siklus 1M+

Dilengkapi dengan pita pemandu piston komposit gesekan rendah dan laras silinder aluminium anodisasi keras yang dipoles hingga mengkilap. DELCO Aktuator pneumatik memberikan waktu langkah instan dalam hitungan milidetik dan daya tahan yang terbukti melebihi 1,000,000 operasi siklus penuh berkelanjutan.

Teknologi Torsi Scotch Yoke AW Tugas Berat

Seri scotch yoke AW kami menghasilkan kurva torsi berbentuk U parabola yang mencapai puncak tepat di awal dan akhir putaran (hingga 50,000+ Nm). Sistem ini dengan mudah mengatasi gesekan puncak pada dudukan katup sekaligus menghemat hingga 30% udara terkompresi dibandingkan aktuator rack-and-pinion konvensional.

Keamanan ATEX Ex II 2GD yang Tahan Ledakan Secara Alami

Ditenagai sepenuhnya oleh udara tanpa kumparan listrik, papan sirkuit, atau bahaya percikan api motor. Bersertifikasi sesuai dengan Arahan ATEX 2014/34/EU dan SIL 2/3. DELCO Aktuator pneumatik merupakan pilihan yang aman secara intrinsik untuk lingkungan yang melibatkan gas eksplosif, pemurnian hidrokarbon, dan debu yang mudah terbakar.

Pemasangan Langsung Standar NAMUR & ISO 5211

Diproduksi secara ketat sesuai dengan dimensi pemasangan bawah ISO 5211 dan antarmuka atas NAMUR VDI/VDE 3845. Memungkinkan perakitan langsung tanpa braket pada katup industri, sekaligus memungkinkan pemasangan plug-and-play katup solenoid universal, kotak sakelar batas, dan positioner pintar.

Pegas Mekanik Prategang dengan Pengembalian Otomatis dan Pengaman Kegagalan

Model Single-Acting memiliki kartrid pegas paduan berlapis epoksi yang telah dikompresi sebelumnya dan aman tersimpan di dalam tutup ujung modular. Jika terjadi kehilangan udara terkompresi di pabrik atau gangguan interlock listrik, gaya pegas mekanis akan langsung mengembalikan katup ke posisi aman yang telah ditentukan (Fail-Close atau Fail-Open).

Pengujian Peluruhan Pneumatik 100% & Torsi Dinamis

Setiap aktuator menjalani pengujian kebocoran penurunan tekanan pneumatik 100% di pabrik (tanpa bypass internal dan kebocoran batang eksternal) dan kalibrasi torsi dinamis penuh sesuai standar EN 15714-3, lengkap dengan sertifikat inspeksi pabrik yang ditandatangani sebelum pengiriman.
