Atuadores de válvulas elétricas

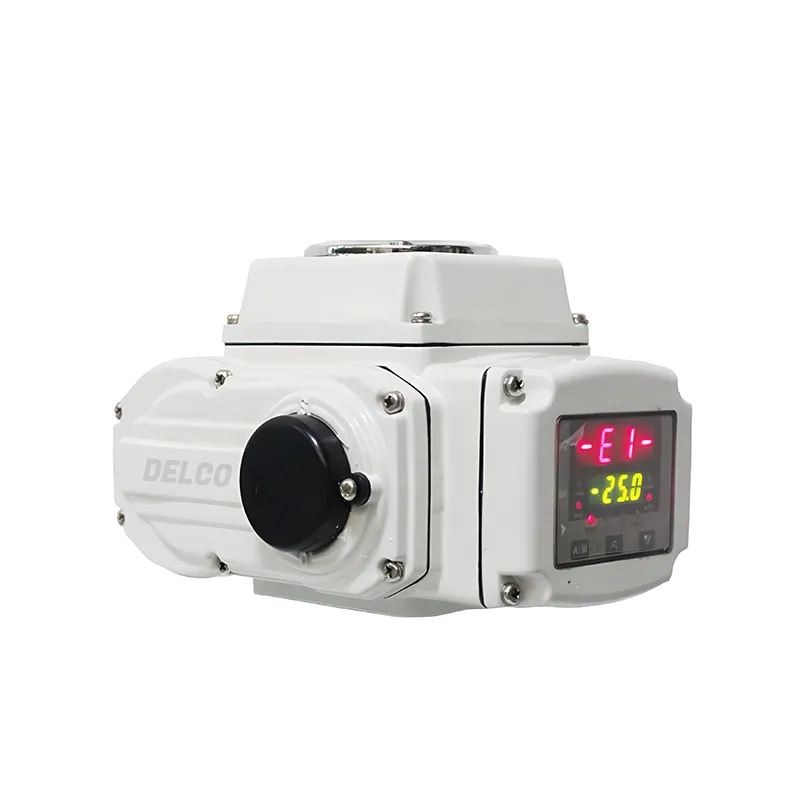

Atuadores elétricos de um quarto de volta

Rotação compacta de 90° (18 Nm a 4,000 Nm) para válvulas de esfera, borboleta e macho; disponível nas versões liga/desliga ou modulação contínua de 4-20 mA.

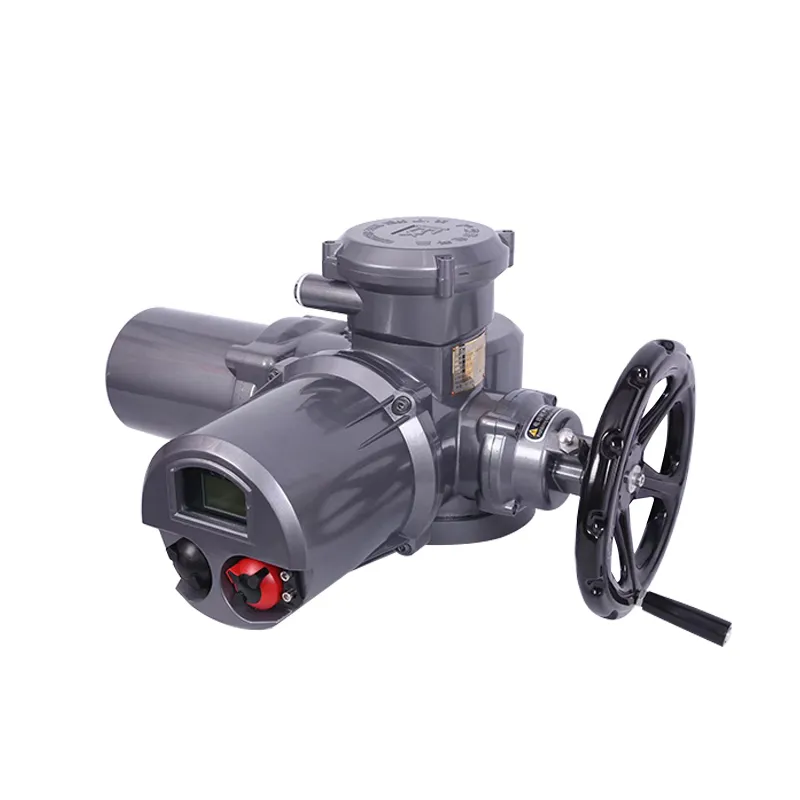

Atuadores elétricos multivoltas

Acionamentos lineares de haste de alta força (até 300,000 Nm de força) com codificadores multirrotacionais, projetados para válvulas de gaveta de haste ascendente, válvulas globo e condutos forçados de água.

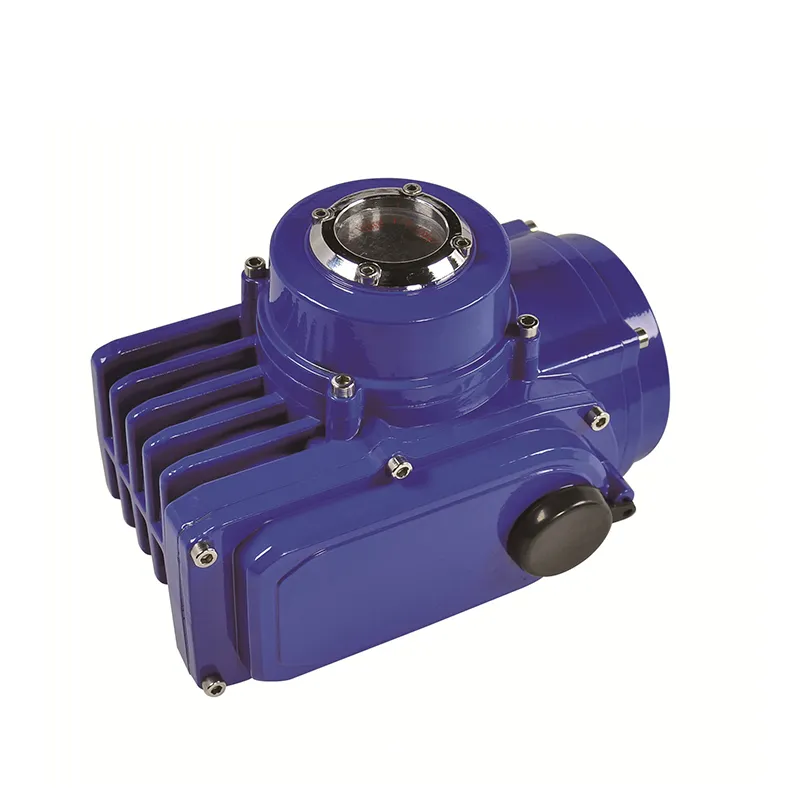

Atuadores submersíveis à prova d'água IP68

Certificado para imersão contínua em água (10 metros de profundidade por 72 horas), ideal para poços de válvulas subterrâneos e câmaras sujeitas a inundações.

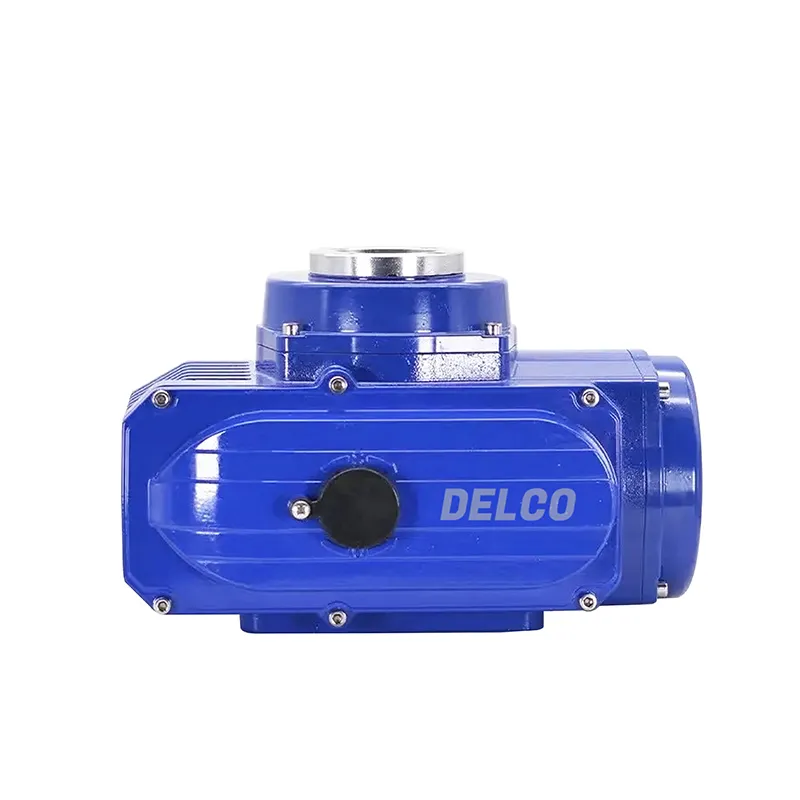

Atuadores elétricos à prova de explosão IP67

Invólucros robustos à prova de explosão, certificados pelas normas ATEX e IECEx (Ex d IIB/IIC T4/T6), que oferecem segurança sem faíscas em zonas de petróleo, gás e refino com substâncias voláteis.

Precisa de acionamento elétrico personalizado?

Além das séries de catálogo padrão, projetamos buchas de acionamento personalizadas (quadradas duplas, com chaveta, planas), suportes de montagem especializados ISO 5211 para adaptações de válvulas de campo, tensões não padronizadas e baterias internas de segurança contra falhas, adaptadas às suas válvulas de tubulação.

Solicitar solução de atuador personalizada →

Baixe o catálogo completo de atuadores elétricos.

Obtenha acesso instantâneo a fichas técnicas completas de engenharia, esquemas dimensionais ISO 5211, modelos CAD 2D/3D, gráficos de curvas de torque dinâmico do motor e diagramas de fiação de terminais para toda a nossa família de atuadores elétricos.

Solicitar documentação →

Tipo de movimento e curso

Defina o curso da sua válvula: Um quarto de volta (90°) para válvulas de esfera, borboleta e macho, ou linear de múltiplas voltas para comportas de haste ascendente, globo e eclusa.

Torque de desagregação e margem de segurança

Determine o torque máximo de desprendimento e o torque dinâmico da válvula sob pressão diferencial máxima. Sempre calcule uma margem de segurança de engenharia de 30% (água limpa) a 50% (suspensões/meios viscosos).

Tensão de alimentação disponível

Especifique sua fonte de alimentação para controle local: alimentação CC (12 VCC, 24 VCC), CA monofásica (110 VCA, 220 VCA) ou CA trifásica industrial (380 VCA, 415 VCA / 50-60 Hz).

Ciclo de trabalho e classificação de modulação

Selecione o regime de trabalho do motor: S2 para ciclos de 15 minutos com isolamento intermitente liga/desliga, ou S4 para ciclos contínuos de 50% a S1 com proteção térmica de alta ciclagem para modulação contínua de fluxo de 4-20mA.

Dimensionamento de flanges e eixos de transmissão ISO 5211

Verifique se a flange de montagem superior atende aos padrões (F03 a F30) e especifique as dimensões do eixo de transmissão: duplo quadrado, furo com chaveta ou acionamento plano paralelo para garantir o alinhamento mecânico preciso.

Modo de controle e telemetria de sinal

Selecione o formato operacional: chaveamento simples de contato seco liga/desliga, modulação proporcional analógica (4-20mA / 0-10V) ou barramento de comunicação industrial digital (Modbus RTU / Profibus-DP).

Enclausuramento e proteção contra riscos

Especificar os padrões de proteção do local: IP67 à prova de intempéries, IP68 para submersão contínua (10 m / 72 h) ou ATEX / IECEx Ex d IIB/IIC T4/T6 à prova de explosão para atmosferas com gases e poeiras perigosas.

Revisão final e orçamento de tamanho de fábrica

Envie a marca, o tamanho e os parâmetros de operação da sua válvula para nossos engenheiros de automação para que possamos realizar o ajuste de torque, a verificação em CAD 3D e a obtenção de preços diretamente da fábrica.

Envie as especificações e receba um orçamento →

Modulação digital de alta precisão e busca de zero.

Equipado com placas servo digitais de microprocessador de alta resolução que suportam sinais analógicos de 4-20mA e 0-10V. O posicionamento algorítmico avançado com zona morta mínima elimina oscilações no pipeline e vibrações do motor, garantindo uma regulação suave e altamente repetível em aplicações de modulação severas.

Movimento abrangente de múltiplas voltas e quartos de volta

Desde atuadores rotativos compactos de 90° com um quarto de volta (18 Nm a 4,000 Nm) até acionamentos lineares de haste de múltiplas voltas robustos, que produzem até 300,000 Nm de empuxo. Interruptores de torque eletrônicos integrados e encoders de múltiplas rotações protegem dinamicamente a haste da válvula contra flexão ou cisalhamento em condições de travamento mecânico.

Proteção contra ambientes severos (verdadeira classificação IP68 e ATEX Ex d)

Projetados para ambientes operacionais extremos. Nossos invólucros possuem classificação IP68 de submersão contínua (testada a 10 metros de profundidade por 72 horas) para câmaras de válvulas sujeitas a inundações, além de invólucros robustos à prova de explosão com certificação ATEX e IECEx Ex d IIB/IIC T4/T6 e aquecedores internos anticondensação.

Calibração inteligente não intrusiva e telemetria de barramento de campo

Equipado com um visor LCD local e um controle remoto infravermelho não intrusivo, o equipamento permite que os operadores calibrem com segurança os limites de deslocamento, os limiares de torque e a lógica de controle no local, sem precisar abrir a caixa elétrica, mesmo em condições de chuva, umidade ou atmosferas explosivas. Totalmente compatível com os protocolos Modbus RTU e Profibus-DP.

Buchas universais ISO 5211 para montagem direta e personalizadas

Fabricado em estrita conformidade com os padrões de flange superior ISO 5211 (F03 a F30). A montagem direta sem suportes elimina a folga rotacional. Fornecemos buchas de acionamento personalizadas usinadas em fábrica (duplo quadrado, furo chavetado ou plano paralelo) para garantir uma adaptação sem folga em qualquer válvula.

Retorno de emergência à prova de falhas e teste de bancada com torque de 100%

Cada unidade incorpora um volante manual de engate rápido com intertravamento elétrico automático, com opções de baterias/supercapacitores internos para desligamento automático de emergência em caso de perda de energia. Todos os atuadores passam por testes de torque dinâmico de carga total (100%) e testes dielétricos de isolamento elétrico antes da embalagem.
