Soluções em válvulas para os setores químico e petroquímico: um guia completo

Em síntese química, refino petroquímico e plantas de processos especiais, falhas em válvulas são catastróficas. Ao contrário dos sistemas municipais ou de serviços públicos padrão, a falha de uma válvula em uma instalação química raramente decorre apenas da pressão mecânica da linha. Em vez disso, é causada por corrosão química agressiva, colapso do vácuo do revestimento, emissões fugitivas de compostos orgânicos voláteis (COVs), permeação microscópica de gás e travamento da polimerização do monômero.

Cada consulta de projeto que avaliamos se resume a encontrar a geometria correta da válvula, o revestimento de fluoropolímero e a metalurgia da liga que se adequem às realidades termodinâmicas e químicas da planta: desde unidades de diluição de ácido concentrado e unidades de craqueamento de etileno até sistemas de distribuição de cloro letal e circuitos de suspensão de catalisador abrasivo.

Tudo abaixo reflete as configurações que projetamos, moldamos, fundimos, alinhamos, testamos por faísca, montamos em bancada e exportamos como DELCO Valve—um fabricante especializado em controle de fluxo com mais de 20 anos de experiência internacional em processos químicos de serviço severo.

Resumo da Seleção

• Ácidos e álcalis inorgânicos agressivos (HCl, H2SO4, HNO3, NaOH, HCl, H2SO4, HNO3, NaOH): Alta integridade Válvulas de esfera revestidas com PFA, Válvulas borboleta revestidas de PTFE e válvulas de plugue revestidas com flúor Projetado com ancoragem mecânica em cauda de andorinha para evitar o colapso do revestimento sob vácuo total.
• Compostos orgânicos voláteis (COVs) letais, tóxicos e tóxicos (benzeno, fosgênio, cloro): Certificado API 641 e ISO 15848-1 emissão baixa As válvulas de esfera com enchimento em V carregado com material vivo; válvulas globo com vedação de fole Garantindo vazamento zero absoluto na haste para uso com produtos químicos letais.
• Meios de polimerização e monômeros (estireno, etileno, butadieno): Válvulas de esfera com cavidades preenchidas e raspagem válvulas de esfera com sede metálica Projetado para eliminar cavidades mortas onde a resina monomérica pode se depositar, autopolimerizar e travar o disco da válvula.
• Pastas abrasivas e resíduos do fundo do reator catalítico: Serviço pesado válvulas de esfera com sede metálica Com revestimentos de carboneto de tungstênio ou estelite; para serviço pesado. chorume válvulas de guilhotina Projetado para romper incrustações cristalizadas.
• Desligamento de emergência (ESD) e isolamento do parque de tanques: Certificado SIL-3 válvulas acionadas pneumaticamente Com retorno por mola de ação rápida (fechamento em menos de 1.0 s) e certificação ATEX/IECEx à prova de explosão. válvulas de controle acionadas eletricamente Para áreas classificadas como Zona 1/2.
• Ligas exóticas e metalurgia resistente à corrosão: Fundidos e forjados em Hastelloy C-276, Monel 400, Titânio Gr. 2, Alloy 20 e Super Duplex 2507, totalmente em conformidade com as normas NACE MR0175 / ISO 15156 para serviço em ambientes corrosivos.

---

Matriz de Seleção Mestra: Circuitos de Processo Químico vs. Arquiteturas de Válvulas

Unidade de Processo / Meios Químicos	Condições de Operação	Mecanismo de falha primária	Recomendado até DELCO Solução de válvulas	Padrão de aperto	Metalurgia da carroceria e do revestimento/acabamento
Circuitos de ácido clorídrico e sulfúrico	Ambiente para $150°C$150∘C Vácuo total para $16\text{ bar}$16 bar	Corrosão química, colapso do revestimento sob pressão negativa	Válvulas de esfera revestidas com PFA Válvulas borboleta revestidas com PFA	ISO 5208 Taxa A (À prova de bolhas)	Corpo em ferro fundido dúctil / WCB + revestimento em PFA virgem processável por fusão
Transferência letal de substâncias tóxicas e halogênios (Cl2Cl_2Cl2 úmido, fosgênio)	$-40°C$−40°C a $120°C$120∘C Até $25\text{ bar}$25 bar	Emissões fugitivas de hastes, ruptura de embalagens, toxicidade atmosférica	Válvulas globo com vedação por fole Válvulas de esfera de baixa emissão	API 641 / API 624 ($<100 ppm$<100 ppm)	Fole ASTM A351 CF8M / Hastelloy C + Inconel Multicamadas
Monômeros de polimerização (estireno, polietileno)	$60°C-220°C$60∘C−220∘C Até $40\text{ bar}$40 bar	A mídia solidifica dentro da cavidade, travando a esfera e rompendo os assentos.	Válvulas de esfera com cavidades preenchidas Válvulas de esfera com sede metálica	FCI 70-2 Classe V / Classe VI	ASTM A351 CF8M / Liga 20 + Preenchimento de Cavidade com PTFE Virgem / Estelite
Gás Ácido e Refino de Hidrotratamento (H2SH_2SH2​S, Ácido Úmido)	Até $350°C$350∘C Classe ASME 300–1500	Trincas por tensão de sulfeto (SSC), fragilização por hidrogênio	Válvulas de esfera de alto desempenho com sede metálica	ISO 5208 Classificação A / Classe V	Em conformidade com NACE MR0175, ASTM A216 WCB / 316SS ($\le 22\text{ HRC}$≤22 HRC)
Depósitos para armazenamento de produtos químicos a granel e parques de tanques	Ambiente PN16 / Classe 150	Risco externo de incêndio, evaporação de COVs, faíscas do atuador	Válvulas de esfera à prova de fogo (API607) Válvulas borboleta de deslocamento triplo	API 607 ​​- Testado contra incêndio À prova de bolhas	Aço fundido WCB / CF8M + Vedação secundária contra incêndio em grafite
Neutralização de Ácidos e Linhas de Lavagem Cáustica	$40°C-90°C$40∘C−90∘C Ácido/álcali diluído	Incrustações de carbonato, partículas abrasivas, ataque químico	Válvulas borboleta revestidas de PTFE Válvulas de plugue revestidas com flúor	Isolamento hermético	Ferro fundido dúctil GGG40.3 + revestimento moldado de PTFE/PFA de 3.0 mm

---

Quatro ambientes químicos, quatro conjuntos de regras de engenharia

O fluido dentro de um complexo de fabricação química nunca é "apenas um líquido". Ele representa quatro perfis operacionais agressivos distintos:

1. Ácidos e álcalis inorgânicos severos: Ataque químico extremo ($HCl, H₂SO₄, HF, NaOH$HCl, H2SO4, HF, NaOH); permeação microscópica de gás; potencial de colapso do vácuo durante o esvaziamento do tanque; requer revestimento virgem de PFA/PTFE sem furos.
2. Compostos orgânicos voláteis (COVs) letais, tóxicos e tóxicos: Poluentes atmosféricos perigosos (HAPs); regulamentações ambientais LDAR rigorosas; ciclos térmicos; requer contenção de haste dupla e embalagem certificada de baixa emissão de poluentes fugitivos.
3. Polimerização e fluxos de pasta: Meios que se solidificam ao repousar ou mudam de fase durante o resfriamento; partículas abrasivas de catalisador; requerem cavidades sem ponto morto e geometria de assento raspador.
4. Refino petroquímico ácido (H2SH_2SH2​S / Hidrocarbonetos): Alta temperatura, alta pressão, risco severo de fissuração por tensão de sulfeto (SSC); requer limites de dureza metalúrgica NACE rigorosos ($\le 22\text{ HRC}$≤22 HRC) e integridade à prova de fogo.

---

1. Sistemas agressivos de processamento de ácido e transferência de halogênios

Ácidos fortes atacam rapidamente os aços inoxidáveis ​​padrão (304/316L), frequentemente produzindo corrosão localizada ou falha completa da parede em poucas semanas.

Configurações recomendadas:

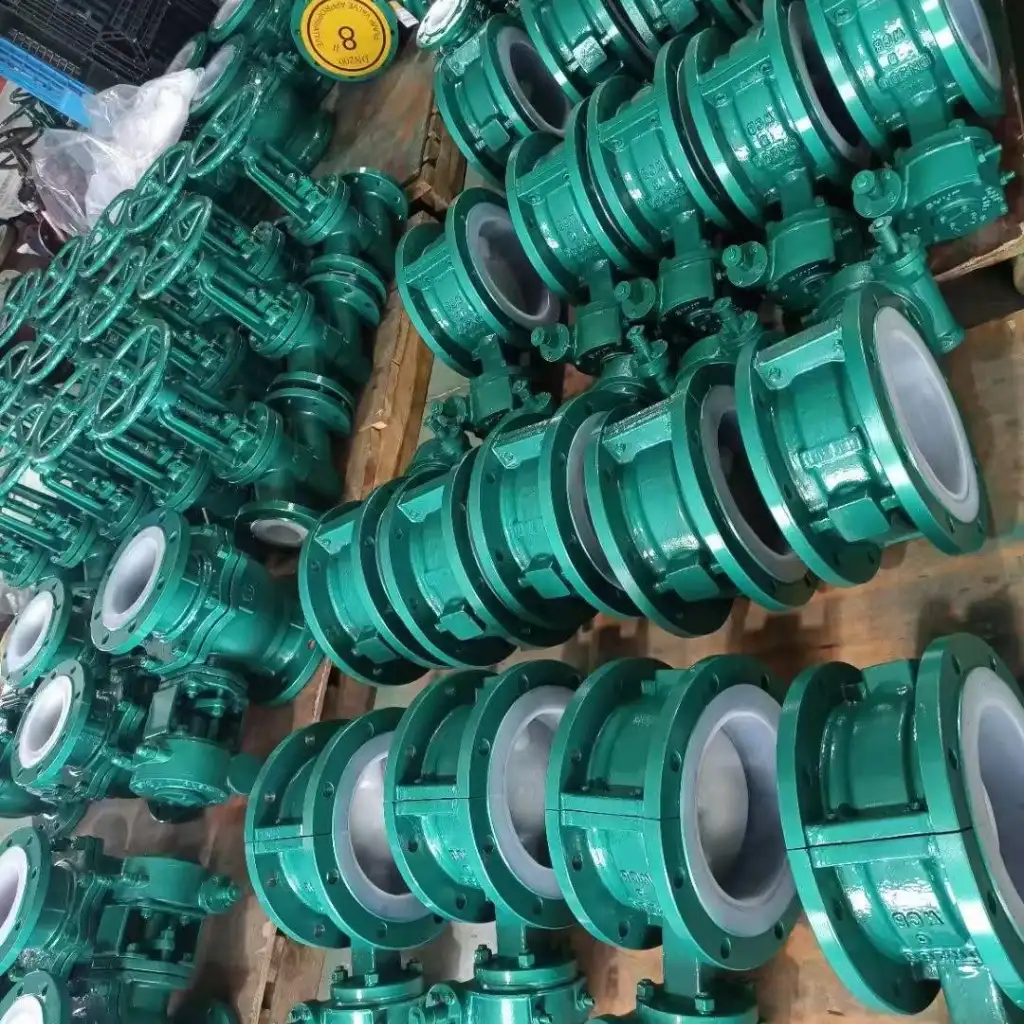

• Isolamento Corrosivo Severo: Válvulas de esfera revestidas com PFA e válvulas de plugue revestidas com flúorO PFA é processado por fusão e moldado diretamente através do furo da válvula. Sua estrutura uniforme e não porosa elimina vazios internos.
• Linhas de distribuição de ácido a granel (DN50–DN600): Válvulas borboleta revestidas de PTFE Apresenta um design de corpo dividido em duas peças e revestimentos de elastômero energizados com silicone que mantêm pressão elástica contínua contra a superfície de vedação do disco.
• Medição e automação de materiais corrosivos: Resistente a corrosão válvulas de controle de diafragma pneumáticas Com revestimento completo em PTFE e posicionadores digitais de precisão para dosagem de produtos químicos em lote.

⚠️ O que dá errado nas linhas de ácido

• A catástrofe do "colapso do vácuo": Ao drenar tanques de armazenamento, reatores ou colunas de condensação, a evacuação do fluido gera um vácuo interno. Em válvulas com revestimento interno de má qualidade, o vácuo puxa o revestimento plástico solto para longe do corpo fundido, fazendo-o inchar para dentro e rasgando-o no próximo acionamento.
  DELCO Solução para válvulas: Todas as DELCO Válvulas de esfera revestidas com PFA e válvulas borboleta utilizar fundição Ranhuras de ancoragem em cauda de andorinha (ranhuras em T usinadas)O PFA é fixado mecanicamente na estrutura metálica fundida, projetada para vácuo absoluto total ($0 bar absoluto$0 bar absoluto) até $150°C$150°C.
• Permeação microscópica de gás: Substâncias químicas de moléculas pequenas, como o gás cloro úmido ($Cl_2$Cl2), ácido clorídrico ($HCl$HCl) e ácido fluorídrico ($HF$O HF) se difunde lentamente através do PTFE moldado a frio, poroso e barato, atacando a camada externa de ferro por trás.
  DELCO Solução para válvulas: Especificação de fluoropolímeros virgens de alta densidade (PFA / PTFE modificado) aplicados por moldagem por transferência de alta pressão com espessura de parede $\ge 3.0\text{ mm}$≥3.0 mm, verificado por teste de faísca em $14-20 kV$14−20 kV.

---

2. Transferência de Substâncias Químicas Letais e Controle de Emissões Fugitivas

De acordo com as normas ambientais modernas (regulamentações da EPA, TA Luft europeia e auditorias LDAR em toda a planta), as válvulas industriais são responsáveis ​​por mais de 50% das emissões fugitivas de COVs (Compostos Orgânicos Voláteis) da planta. Vazamentos de benzeno, óxido de etileno ou cloro representam sérios riscos à segurança pessoal, legais e de explosão.

Configurações recomendadas:

• Isolamento Tóxico com Zero Vazamento: Válvulas globo com vedação por foleUm fole hidroformado de múltiplas camadas em Inconel ou aço inoxidável 316Ti proporciona uma barreira hermeticamente selada entre o fluido da linha e a atmosfera, com reforço de uma gaxeta de segurança secundária em grafite.
• Serviço de baixa emissão com giro de um quarto de volta: Válvulas de esfera de baixa emissão e de alto desempenho válvulas borboleta de triplo deslocamento Testado e certificado de acordo com as normas API 641 e ISO 15848-1 Classe AH/BH.
• Linhas piloto automatizadas corrosivas: A prova de explosão válvulas solenoides resistentes à corrosão com corpos em PTFE puro e diafragmas isolados.

⚠️ O que dá errado no controle de emissões fugitivas

• O dilema do aperto excessivo na embalagem: Quando gaxetas padrão de grafite ou PTFE apresentam vazamento, os técnicos de manutenção instintivamente apertam demais os parafusos de fixação. Isso esmaga a gaxeta, aumenta o torque de operação do atuador e causa o travamento da haste durante a modulação automática.
  DELCO Solução para válvulas: DELCO Valve integra Sistemas de vedação com carga dinâmicaConjuntos de molas de disco Belleville, calculados com precisão, mantêm uma tensão compressiva dinâmica e constante na gaxeta em forma de V, compensando automaticamente a expansão por ciclos térmicos e o desgaste mecânico.
• Falha na vedação de segurança contra incêndio: Durante um incêndio em uma fábrica, as sedes de PTFE/PFA, que são macias, se desintegram, permitindo que milhares de litros de produtos químicos inflamáveis ​​à base de hidrocarbonetos alimentem as chamas.
  DELCO Solução para válvulas: Non-GMO válvulas de esfera à prova de fogo Fabricado de acordo com as normas API 607 ​​/ ISO 10497. Quando a sede macia primária se queima, a esfera desloca-se para jusante e assenta contra um lábio metálico secundário integrado, proporcionando uma vedação metal-metal que contém fluidos inflamáveis.

---

3. Serviço de Polímeros, Resinas e Pastas (Unidades de Etileno/Estireno)

Em reatores de polimerização (polietileno, polipropileno, PVC, borracha sintética), os monômeros migram facilmente para o espaço morto entre o corpo da válvula e a esfera. À medida que o fluido esfria ou permanece estagnado, ele polimeriza, transformando-se em plástico rígido e travando a válvula permanentemente.

Configurações recomendadas:

• Serviço de Isolamento de Monômeros e Polímeros: Válvulas de esfera com cavidades preenchidasO espaço interno entre a esfera, o corpo e a haste é completamente preenchido com PTFE virgem usinado ou com sedes de preenchimento de cavidade reforçadas, não havendo volume onde o líquido monômero possa estagnar e solidificar.
• Catalisador Abrasivo e Isolamento de Suspensão: Válvulas de esfera com sede metálica Equipada com anéis raspadores afiados, energizados por mola, que removem a película de polímero endurecido da superfície da bola a cada quarto de volta.

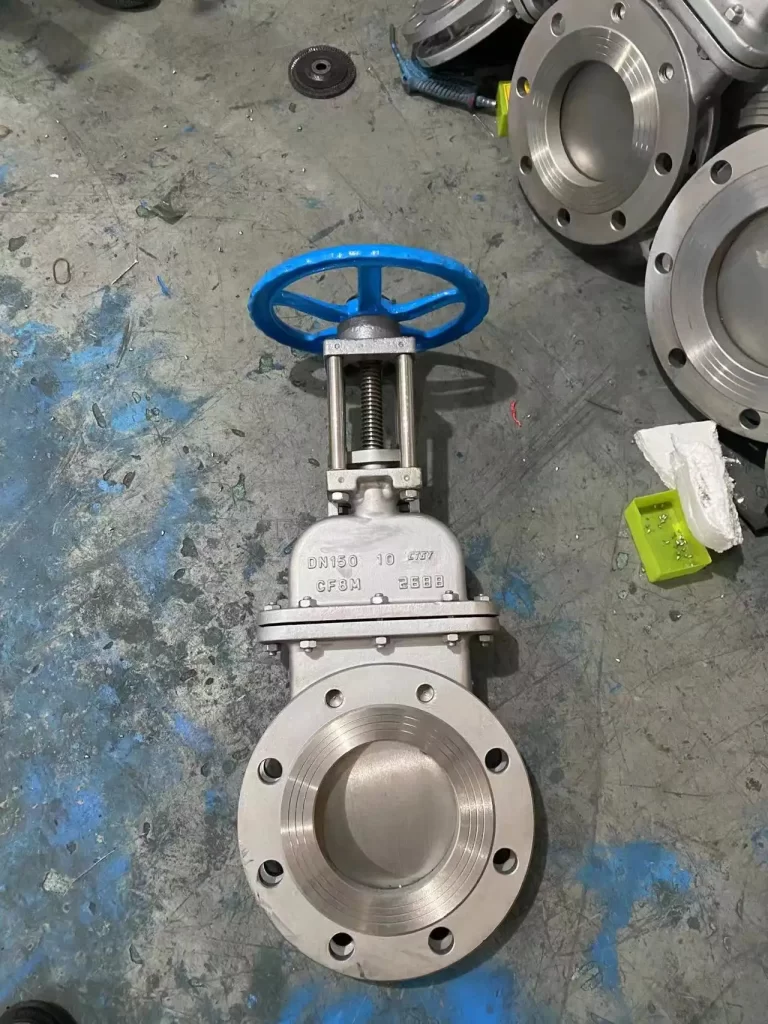

• Linhas de descarga de pó seco e extrusora: Bi-direcional válvulas de guilhotina para lama e válvulas de esfera revestidas de cerâmica Capaz de manusear grânulos de polímero abrasivos sem causar desgaste na sede.

⚠️ O que dá errado nas unidades de polímero

• A apreensão da "infiltração de monômeros": Instalação de uma válvula de esfera flutuante padrão em uma tubulação de estireno. O monômero líquido entra na cavidade do corpo atrás dos assentos. Em até três semanas, o monômero polimeriza em poliestireno sólido, inchando e travando a haste da esfera.
  DELCO Solução para válvulas: Mandato válvulas de esfera com cavidades preenchidas com acabamento polido espelhado ($Ra < 0.2 μm$Esferas revestidas com cromo duro ou carboneto de tungstênio (Ra<0.2μm) e torneiras no corpo da porta de purga para lavar a cavidade.

---

4. Armazenamento, mistura e desligamento de emergência (ESD) em parques de tanques

Parques de tanques, terminais de carregamento marítimo e unidades de mistura exigem altas taxas de fluxo volumétrico, segurança contra incêndio certificada e acionamento automatizado à prova de falhas para cenários de transbordamento e desligamento de emergência.

Configurações recomendadas:

• Isolamento de tanque em caso de transbordamento e desligamento de emergência: Alta integridade válvulas acionadas pneumaticamente apresentando atuadores robustos de tipo "scotch-yoke" ou de cremalheira e pinhão com retorno mecânico por mola para ação de falha fechada (FC) em $<1.0\text{s}$<1.0s.

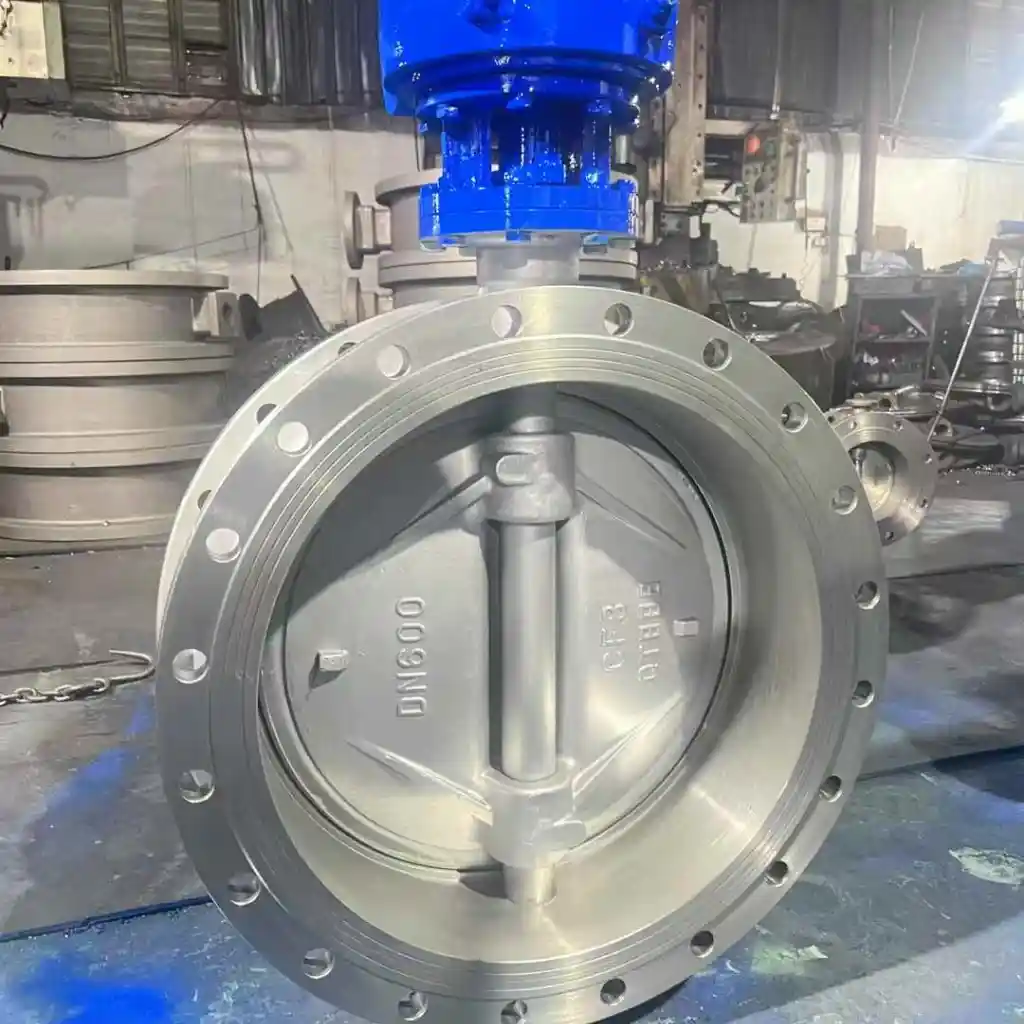

• Isolamento do cabeçote e do coletor do tanque: Alta performance válvulas borboleta de duplo deslocamento e à prova de fogo válvulas de esfera com sede metálica equipado com certificação ATEX/IECEx à prova de explosão. válvulas de controle acionadas eletricamente.
• Proteção contra refluxo na bomba de descarga: Resposta rápida válvulas de retenção de placa dupla e não entope válvulas de retenção de esfera.

---

Análise de Falhas: 4 Modos de Falha Graves em Válvulas Químicas e Soluções de Engenharia

Mecanismo de falha	Meios químicos afetados	Causa Mecânica Raiz	Abordagem convencional (falha)	DELCO Solução de Engenharia de Válvulas
Colapso do vácuo do revestimento	Hot $HCl$HCl, ácidos residuais, drenos de reatores a vácuo	A condensação do fluido ou a evacuação do tanque geram vácuo interno; o revestimento não ancorado é puxado para dentro.	Utilizando revestimentos de PTFE mais espessos e com manga solta, que ainda se desprendem sob vácuo total.	DELCO Válvulas de esfera revestidas com PFA com ranhuras de encaixe em cauda de andorinha moldadas na peça, que fixam mecanicamente o revestimento ao corpo metálico.
Permeação de pequenas moléculas	Cloro úmido ($Cl_2$Cl2), ácido fluorídrico ($HF$HF), ácido nítrico	As moléculas de gás migram através de vazios microscópicos no PTFE sinterizado, corroendo a camada externa de ferro fundido.	Aplicar tinta na parte externa da peça fundida de ferro, ignorando o afinamento da camada subjacente.	Moldagem por transferência de alta pressão de PFA virgem de alta densidade ($\ge 3.0\text{ mm}$≥3.0 mm de espessura) com verificação por teste de faísca.
Bloqueio de monômero e polímero	Estireno, butadieno, ácido acrílico, etileno	O fluido estagnado na cavidade corporal polimeriza, expandindo-se e obstruindo o mecanismo de fechamento.	Dimensionamento de atuadores de grande porte para forçar a abertura de válvulas emperradas, resultando em hastes torcidas.	Válvulas de esfera com cavidades preenchidas com enchimento completo de PTFE ou válvulas de esfera com sede metálica com assentos de raspagem dinâmica.
Embalagem para Vazamentos Fugitivos de COVs	Benzeno, tolueno, hidrocarbonetos VOC inflamáveis	A expansão e a contração térmica fazem com que os anéis de vedação convencionais se soltem.	Apertar repetidamente os parafusos da gaxeta até que a gaxeta se esmague e a haste sofra galhas.	Certificado API 641 / API 624 conjuntos de embalagem com carga dinâmica Com molas Belleville que proporcionam pré-carga mecânica contínua.

---

Garantia de Qualidade, Metalurgia e Normas de Teste de Válvulas Revestidas

Em aplicações com produtos químicos severos, a longevidade das válvulas e a segurança da planta são regidas por metalurgia certificada, integridade de revestimento à prova de faíscas e ensaios não destrutivos (END):

Compatibilidade química e hierarquia de temperatura

Grau do material / Polímero	Temperatura operacional máxima	Pontos de resistência química	Limitações químicas severas	Aplicações químicas comuns
PFA virgem (processável por fusão)	$-50°C$−50°C a $200°C$200°C ($392°F$392°F)	Resistência química praticamente universal; porosidade zero; à prova de alto vácuo.	Metais alcalinos fundidos, flúor elementar a temperaturas elevadas.	Ácido clorídrico, cloro úmido, ácido sulfúrico, depósitos de ácido residual
PTFE (politetrafluoretileno)	$-50°C$−50°C a $180°C$180°C ($356°F$356°F)	Excelente inércia química; coeficiente de atrito ultrabaixo.	Propenso à fluência por deformação a frio sob alta carga; microporoso a gases.	Sedes de válvulas, juntas, camisas revestidas para corpos de válvulas borboleta
Hastelloy C-276 (UNS N10276)	$-196°C$−196°C a $400°C$400°C ($752°F$752°F)	Extrema resistência ao cloro úmido, hipoclorito e cloreto férrico.	Pobre em ácido nítrico altamente concentrado	Usinas de branqueamento, remoção de gás ácido, lavadores de gases de combustão
Liga 20 (Carpenter 20 / CN7M)	Ambiente para $300°C$300°C ($572°F$572°F)	Formulado especificamente para resistir ao ataque do ácido sulfúrico e à corrosão sob tensão.	Vulnerável aos ácidos clorídrico e fluorídrico.	Linhas de decapagem com ácido sulfúrico, unidades de alquilação, produção de fertilizantes
Titânio Gr. 2 / Gr. 5	Ambiente para $250°C$250°C ($482°F$482°F)	Resistência incomparável ao gás cloro úmido e à salmoura com alto teor de cloreto.	PERIGO CATÁSTICO: Inflama-se em gás cloro seco ($<0.5$<0.5% H2O)	Eletrólise cloro-alcalina, resfriamento com água do mar, fabricação de alvejante

Testes de alta tensão para detecção de falhas e garantia de qualidade do revestimento.

• Teste de faísca 100% (ASTM F1545): Cada um DELCO Valve O corpo da válvula revestido, a esfera e o plugue são submetidos a testes de faísca não destrutivos de alta tensão em $14,000 a 20,000 Volts$De 14,000 a 20,000 volts para detectar qualquer microvazio, furo ou imperfeição no revestimento.
• Teste hidrostático de casco e sede (API 598 / ISO 5208): Teste de casco de alta pressão em $1.5 \ vezes$Pressão de projeto 1.5 vezes superior à pressão nominal, com vedação hermética (vazamento zero na Taxa A) verificada em todas as válvulas revestidas e com sede macia.
• Conformidade com as normas NACE MR0175 / ISO 15156 para serviço em ambientes corrosivos: Os metais base e os acabamentos são submetidos a tratamento térmico a vácuo para manter a dureza. $\le 22\text{ HRC}$≤22 HRC, eliminando o risco de fissuração por tensão de sulfeto (SSC).
• Verificação de desengorduramento e limpeza (ASTM G93 / CGA G-4.1): As válvulas destinadas a serviços com oxigênio, cloro ou alta pureza são desengorduradas por meio de banhos ultrassônicos de múltiplos estágios, secas com nitrogênio inerte e inspecionadas sob luz ultravioleta (negra) para detecção de traços de hidrocarbonetos.

---

Padrões de Baixa Emissão: Entendendo a Certificação de Emissões Fugitivas

Instalações de processamento químico que operam sob rigorosas licenças ambientais devem selecionar conjuntos de válvulas testados de acordo com padrões reconhecidos de emissões fugitivas:

Norma de Emissão	Tipo de movimento da válvula abrangido	Fluido de teste utilizado	Testes de ciclos mecânicos e térmicos	Vazamento máximo permitido pela haste
API 641	Válvulas de um quarto de volta (Válvulas de esfera e borboleta)	Metano ($CH_4$CH4​)	610 ciclos mecânicos com 3 ciclos térmicos (temperatura ambiente a $260°C$260°C)	$≤ 100 ppmv$Vazamento ≤100 ppmv sem ajuste da gaxeta
API 624	Válvulas Lineares de Haste Ascendente (Válvulas de globo e gaveta)	Metano ($CH_4$CH4​)	310 ciclos mecânicos com 3 ciclos térmicos (temperatura ambiente a $260°C$260°C)	$≤ 100 ppmv$Vazamento ≤100 ppmv sem ajuste da gaxeta
ISO-15848 1	Todas as válvulas industriais (lineares e de um quarto de volta)	Hélio ($He$Ele) ou Metano ($CH_4$CH4​)	Classes de resistência de 500 a 100,000 ciclos mecânicos em diversas classes de temperatura.	Classe AH: $≤ 10⁻⁴ mg · s⁻¹ · m⁻¹$≤10−5 mg⋅s−1⋅m−1 Classe BH: $≤ 10⁻⁴ mg · s⁻¹ · m⁻¹$≤10−4 mg⋅s−1⋅m−1
TA Luft (VDI 2440)	Todas as válvulas para plantas de processo (padrão alemão)	Hélio ($He$Ele)	Ciclos mecânicos específicos baseados no projeto da válvula e na temperatura de teste.	Limites de vazamento dependentes da temperatura verificados por meio de teste de olfação/capuz

---

Suporte dedicado para empresas de EPC (Engenharia, Aquisição e Construção) do setor químico e para manutenção, reparo e revisão (MRO) de plantas industriais.

Se você é um empreiteiro de engenharia EPC preparando uma licitação petroquímica, um engenheiro de instrumentação automatizando uma planta piloto ou um superintendente de confiabilidade de planta planejando uma parada programada, DELCO Valve Atua como seu back-office técnico:

• Submissões técnicas rápidas (prazo de entrega de 12 a 24 horas): Receba desenhos dimensionais CAD sem marca ou com marca conjunta, cálculos de dimensionamento de válvulas ($C_v/K_v$Cv/Kv), esquemas de fiação e fichas técnicas de compatibilidade química prontos para envio direto ao consultor do seu projeto.
• Certificação completa de materiais e segurança: Cada remessa é respaldada por Relatórios de Teste de Materiais (MTRs) EN 10204 3.1, registros de Identificação Positiva de Materiais (PMI), certificados de teste de faísca de alta tensão e documentação ATEX/SIL.
• Pacotes de atuação testados com fonte única: Nós montamos, instalamos, calibramos e testamos em bancada. válvulas acionadas pneumaticamente e à prova de explosão válvulas de controle acionadas eletricamente internamente. Você recebe um pacote totalmente garantido e pré-configurado, eliminando as dores de cabeça da montagem do atuador no local.
• Proteção rigorosa do canal e do projeto: Protegemos nossos parceiros EPC e distribuidores regionais. O registro do projeto garante DELCO Valve Jamais encaminharemos orçamentos diretamente para o seu cliente final, sem passar pela sua empresa. Embalagens neutras, placas de identificação em aço inoxidável e personalização com marca própria (OEM) são serviços padrão.

---

Seleção de atuadores para ambientes químicos perigosos

As instalações químicas são ambientes perigosos classificados como ATEX/IECEx Zona 1/2 ou NEC Classe I Divisão 1/2. Os atuadores devem ser à prova de explosão, resistentes a produtos químicos e à prova de falhas.

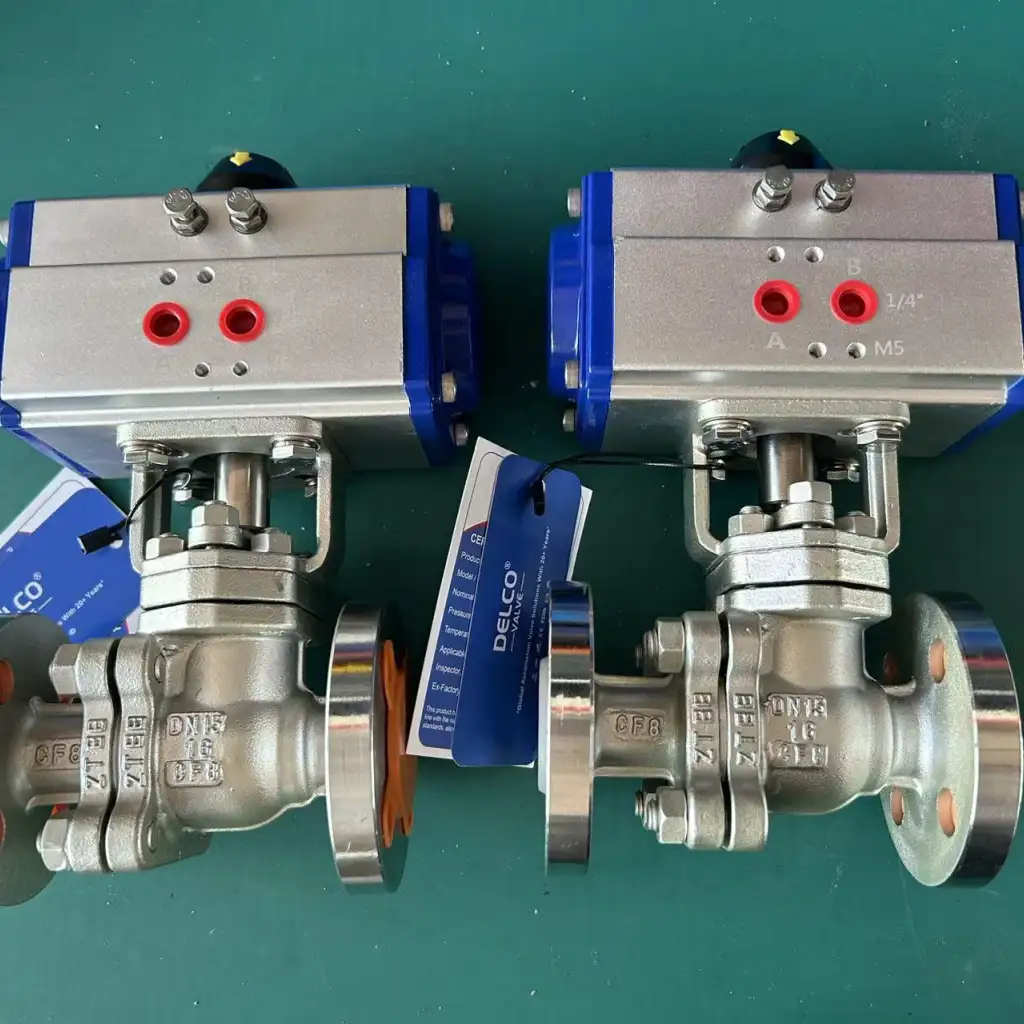

• Desligamento de emergência rápido (ESD): Especificar válvulas acionadas pneumaticamente com corpos em alumínio anodizado revestido com epóxi ou aço inoxidável. Configurados com válvulas de escape rápido e retornos mecânicos por mola, eles realizam o fechamento de emergência ($<1.0\text{s}$<1.0s) durante falha de energia.
• Modulação fina e alimentação do reator: Especificar inteligente válvulas de controle acionadas eletricamente Com invólucros à prova de explosão Ex d IIB/IIC T4, instalação não intrusiva, $0.5$Precisão de modulação de ±0.5% e comunicação digital Modbus/HART.
• Atmosferas externas corrosivas: Em ambientes industriais que contenham névoa ácida ou vapores de sulfeto de hidrogênio, especifique carcaças de atuadores em aço inoxidável 316, revestimentos externos em fluoropolímero e válvulas solenoides em aço inoxidável.

---

Como obter um orçamento de engenharia em 12 a 24 horas

Para receber uma proposta técnica precisa, verificação de compatibilidade química e preços comerciais sem demora por esclarecimentos, copie e envie esta lista de verificação química com 7 parâmetros:

LISTA DE VERIFICAÇÃO PARA SOLICITAÇÃO DE COTAÇÃO DE VÁLVULAS QUÍMICAS

1. Ponto de aplicação e unidade: [Ex.: Skid de Diluição Ácida, Alimentação de Reator de Monômero, Parque de Tanques ESD, Coletor de Cloro]
2. Meios químicos e concentração: [Ex.: Ácido clorídrico 35%, gás cloro úmido, monômero de estireno, VOC de benzeno]
3. Projeto e dimensões operacionais:
   • Pressão de operação ($P_1$P1) / Pressão mínima (Há vácuo?): [bar, psi ou bar absoluto]
   • Faixa de temperatura operacional: [$^\circ\text{C}$∘C ou $^\circ\text{F}$∘F]
   • Queda de pressão ($\Delta P$ΔP) para válvulas de controle: [bar ou psi]
4. Tamanho nominal e classe de pressão: [DN (mm) ou NPS (polegadas) | PN10, PN16, PN40, Classe 150, Classe 300, Classe 600]
5. Especificações da carroceria, forro e acabamento: [Ferro fundido dúctil + revestimento de PFA, aço inoxidável CF8M, Hastelloy C-276, Alloy 20, titânio]
6. Requisitos de Certificação e Testes: [API 641 Baixas Emissões, API 607 ​​Resistente ao Fogo, Teste de Faísca de 14kV, NACE MR0175]
7. Plataforma de atuação: [Alavanca manual / Caixa de engrenagens / Pneumático (Falha fechada/Aberta) / Elétrico à prova de explosão (ATEX/IECEx)]

Exemplo de Pedido de Proposta:
Tanque de armazenamento de ácido clorídrico com dreno de fundo, 35% HCl com traços de compostos orgânicos, 3” (DN80), ASME Classe 150, temperatura de projeto 80°C, pressão de operação de 4.0 bar a vácuo total (-1.0 bar manométrico), corpo em ferro fundido dúctil com revestimento de PFA de 3.0 mm (fixação por encaixe em cauda de andorinha), esfera encapsulada em PFA, sedes em PTFE, flange ASME B16.5, equipado com atuador pneumático de retorno por mola ATEX Ex d IICT4 IP67 (abertura por ar, fechamento em caso de falha em <1.5s).

Envie sua programação para nossa equipe de vendas de engenharia em inquiry@delcofluid.com e DELCO Valve Enviaremos os códigos de modelo correspondentes, desenhos dimensionais e preços comerciais dentro de 12 a 24 horas.

---
