Tipologie di valvole marine: una guida completa alla selezione per la costruzione navale

1. Introduzione: Il ruolo cruciale delle valvole marine nella costruzione navale

Nella progettazione e costruzione di una nave moderna, che si tratti di un'enorme portacontainer, di un'agile fregata militare o di una complessa piattaforma offshore, i sistemi di controllo dei fluidi sono la linfa vitale dell'operazione. Al centro di queste intricate reti si trovano le valvole marine . La corretta selezione delle valvole marine non è solo una questione di efficienza operativa; riguarda fondamentalmente la sicurezza, l'affidabilità e la garanzia che la nave possa resistere ad alcuni degli ambienti più ostili della Terra.

A differenza delle valvole industriali standard, le valvole marine devono resistere all'esposizione continua all'acqua salata corrosiva, alle vibrazioni estreme generate dai potenti motori diesel e a rigidi limiti di spazio e peso. Un singolo guasto a una valvola in mare può avere conseguenze catastrofiche, che vanno dalla perdita di propulsione e dall'allagamento a gravi danni ambientali e alla compromissione della sicurezza dell'equipaggio. Per questo motivo, il processo di selezione è fondamentale per architetti navali, responsabili degli acquisti dei cantieri navali e ingegneri navali.

In questa guida completa, esploreremo le principali tipologie di valvole marine , analizzeremo le complessità della selezione dei materiali, esamineremo l'importanza delle certificazioni degli enti di classificazione come DNV e BV e forniremo un approccio sistematico alla selezione delle valvole per i vari sistemi di bordo.

2. Principali sfide nelle applicazioni delle valvole in ambito nautico

Gestire un sistema di controllo dei fluidi in mare comporta una serie di sfide ingegneristiche uniche, che i sistemi terrestri raramente affrontano nella stessa misura. Comprendere queste sfide è il primo passo per una selezione efficace delle valvole in ambito navale.

Corrosione dell'acqua salata e azione galvanica

La minaccia più diffusa per le apparecchiature marine è l'acqua di mare. Essendo altamente corrosiva e conduttiva, provoca un rapido degrado degli acciai al carbonio e delle ghise standard. Inoltre, quando si utilizzano metalli diversi in un sistema di tubazioni, può verificarsi corrosione galvanica, che corrode rapidamente il metallo meno nobile. Le valvole devono essere realizzate con materiali specificamente progettati per resistere alla corrosione per vaiolatura e interstiziale indotta dai cloruri.

Urti violenti e vibrazioni costanti

Le imbarcazioni sono soggette a continue vibrazioni generate dai motori di propulsione principali, dai generatori e dai propulsori. Inoltre, subiscono forti sollecitazioni d'urto dovute all'impeto delle onde e, nelle applicazioni navali, potenziali danni da combattimento. Le valvole marine devono essere progettate in modo robusto per prevenire l'allentamento dei componenti, la rottura degli steli o l'apertura/chiusura accidentale in presenza di intense vibrazioni.

Sicurezza e integrità antincendio

Un incendio a bordo di una nave è un evento catastrofico. Le valvole che gestiscono liquidi infiammabili (come olio combustibile e olio lubrificante) devono essere resistenti al fuoco. Ciò significa che devono mantenere la loro integrità strutturale e la capacità di tenuta anche se esposte a temperature estreme, impedendo che l'incendio si propaghi ulteriormente.

Vincoli di peso e limitazioni di spazio

Ogni chilogrammo di peso a bordo di una nave influisce sulla sua capacità di carico e sul consumo di carburante. Allo stesso modo, lo spazio nelle sale macchine e nei tunnel delle tubazioni è estremamente limitato. Le valvole marine devono spesso essere compatte, leggere e al contempo estremamente resistenti. Per questo motivo, alcune tipologie, come le valvole a farfalla, sono molto apprezzate nella moderna cantieristica navale per applicazioni di grande diametro.

Accesso limitato alla manutenzione

Una volta che la nave lascia il porto, l'equipaggio deve fare affidamento esclusivamente sui pezzi di ricambio di bordo e sulla propria competenza. Le valvole installate in sentine profonde o in locali macchine angusti devono essere estremamente affidabili e richiedere una manutenzione minima. Quando è necessaria la manutenzione, sono fortemente preferibili i modelli che consentono una facile riparazione in linea.

3. Principali tipologie di valvole marine e loro funzioni

Il sistema di gestione dei fluidi di una nave richiede una vasta gamma di valvole, ciascuna progettata per funzioni specifiche come l'isolamento, la regolazione e la prevenzione del riflusso. Ecco i principali tipi di valvole marine utilizzate nella costruzione navale.

Valvole marine a globo

Funzione: Regolazione del flusso e chiusura affidabile. Le valvole a globo sono caratterizzate dalla forma sferica del corpo e da un deflettore interno. Sono ideali per applicazioni che richiedono una regolazione precisa del flusso e un funzionamento frequente. Poiché il percorso del fluido impone un cambio di direzione, le valvole a globo presentano una caduta di pressione maggiore rispetto alle valvole a saracinesca o a sfera, ma offrono un controllo superiore.

Materiali tipici: bronzo, acciaio fuso, acciaio forgiato, acciaio inossidabile.

Applicazioni tipiche a bordo delle navi:

• Sistemi di alimentazione del carburante: Regolazione del flusso di combustibile verso bruciatori e motori.
• Sistemi a vapore: Controllo del vapore ad alta pressione per il riscaldamento e l'alimentazione ausiliaria.
• Sistemi di raffreddamento ad acqua: Regolare il flusso per mantenere temperature ottimali del motore.

Scopri DELCOrobusto Valvole marine a globo progettato per un controllo preciso in ambienti difficili.

Valvole a saracinesca marine

Funzione: Interruzione on/off. Le valvole a saracinesca utilizzano un cuneo scorrevole o una saracinesca per bloccare il flusso del fluido. Sono progettate per un funzionamento completamente aperto o completamente chiuso e non devono mai essere utilizzate per la regolazione del flusso, poiché un fluido ad alta velocità può causare vibrazioni e usura prematura della saracinesca. Quando sono completamente aperte, forniscono un percorso di flusso rettilineo con una minima perdita di carico.

Materiali tipici: bronzo, ghisa (per acqua dolce), acciaio fuso, acciaio inossidabile duplex.

Applicazioni tipiche a bordo delle navi:

• Sistemi di zavorra: Isolamento di enormi serbatoi di zavorra durante le operazioni di carico e scarico.
• Sistemi di sentina: Interrompere l'apertura delle condotte di aspirazione della sentina.
• Principali prese d'acqua di mare: Funge da punto di isolamento primario nella presa a mare (confine dello scafo).

Scoprite le nostre affidabili valvole a saracinesca marine per un isolamento a tenuta stagna.

Valvole a farfalla marine

Funzione: Isolamento on/off compatto e regolazione moderata del flusso. La valvola a farfalla marina è diventata sempre più popolare nella cantieristica navale moderna grazie alla sua leggerezza, alle dimensioni compatte e al rapido funzionamento a quarto di giro. È caratterizzata da un disco montato su un albero rotante. I modelli ad alte prestazioni a doppio o triplo offset possono gestire pressioni e temperature più elevate, garantendo al contempo un'eccellente tenuta.

Materiali tipici: ghisa sferoidale (con rivestimenti protettivi), bronzo all'alluminio, dischi in acciaio inossidabile, sedi in EPDM o NBR.

Applicazioni tipiche a bordo delle navi:

• Condotte di acqua di mare di grande diametro: Prese e scarichi dell'acqua di raffreddamento del motore principale.
• Sistemi HVAC: Circuiti di acqua refrigerata e aria condizionata.
• Sistemi di trattamento delle acque di zavorra: Gestire in modo efficiente flussi ad alto volume.

Visualizzare DELCOsalvaspazio Valvole a farfalla marine, ideale per progetti navali in cui il peso è un fattore critico.

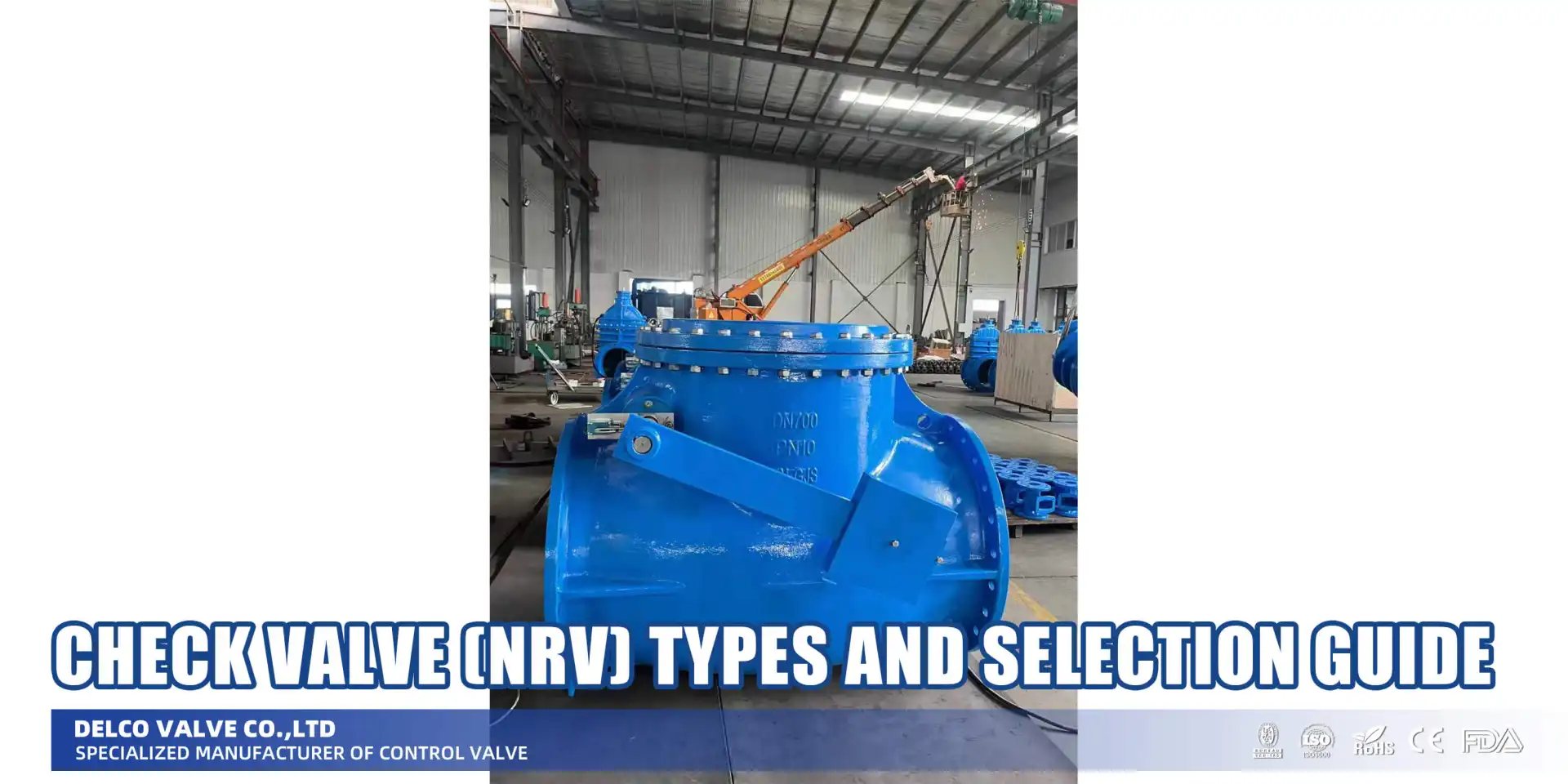

Valvole di ritegno marine

Funzione: Prevenire il riflusso (flusso unidirezionale). Le valvole di ritegno sono valvole automatiche che si aprono con il flusso in avanti e si chiudono istantaneamente quando il flusso si inverte. Nelle applicazioni marine, prevenire il riflusso è fondamentale per proteggere le pompe da danni e prevenire la contaminazione incrociata tra i serbatoi. I modelli più comuni includono valvole di ritegno a battente, a sollevamento e a doppia piastra.

Materiali tipici: bronzo, acciaio fuso, acciaio inossidabile.

Applicazioni tipiche a bordo delle navi:

• Condotte di scarico della pompa: Previene la rotazione inversa delle pompe centrifughe quando sono spente.
• Scarichi in mare: Garantire che l'acqua di mare non possa rifluire nei sistemi della nave.
• Linee di trasferimento del carburante: Mantenere la direzione del flusso dai serbatoi di stoccaggio a quelli di servizio.

Valvole a sfera marine

Funzione: Interruzione rapida e affidabile del flusso. Le valvole a sfera utilizzano una sfera cava, perforata e girevole per controllare il flusso. Offrono eccellenti capacità di intercettazione e richiedono solo una rotazione di 90 gradi per funzionare. Sono generalmente più compatte delle valvole a saracinesca e forniscono un percorso di flusso rettilineo.

Materiali tipici: acciaio inossidabile, bronzo, acciaio al carbonio.

Applicazioni tipiche a bordo delle navi:

• Linee idrauliche: Controllo del fluido ad alta pressione per i macchinari di coperta e il sistema di sterzo.
• Sistemi ad aria compressa: Isolamento rapido delle linee pneumatiche.
• Sistemi di alimentazione e lubrificazione: Garantire un'interruzione affidabile del flusso nelle condotte di fluidi critici.

4. Selezione dei materiali per valvole marine

La durata e l'affidabilità di una valvola marina dipendono in larga misura dalla scelta del materiale corretto per il fluido e l'ambiente specifici. Ecco una panoramica dei materiali più comuni utilizzati nelle valvole marine e delle loro caratteristiche:

Consiglio per gli ingegneri: nella scelta delle valvole per le prese d'acqua di mare (il punto di prelievo dell'acqua dall'oceano), il bronzo o la lega Ni-Al sono di gran lunga preferibili al normale acciaio inossidabile, poiché l'acqua di mare stagnante può causare una grave corrosione interstiziale negli acciai inossidabili standard della serie 300.

5. Certificazioni delle società di classificazione

Nel settore marittimo, la sicurezza e l'affidabilità sono regolate dagli enti di classificazione. Queste organizzazioni indipendenti stabiliscono e mantengono standard tecnici per la costruzione e l'esercizio di navi e strutture offshore.

Affinché una valvola possa essere installata su una nave classificata, deve in genere possedere un'omologazione di tipo o essere sottoposta a un'ispezione individuale da parte degli ispettori dell'ente di certificazione. Una valvola certificata DNV , ad esempio, ha superato rigorosi test per dimostrare di soddisfare gli elevati standard di Det Norske Veritas.

Le principali società di classificazione includono:

• DNV (Det Norske Veritas - Norvegia/Germania)
• BV (Bureau Veritas - Francia)
• Lloyd's Register (LR) (Regno Unito)
• ABS (Ufficio marittimo americano - USA)
• CCS (Società di classificazione cinese - Cina)
• ClasseNK (Nippon Kaiji Kyokai – Giappone)

Perché la certificazione è importante:

1. Conformità normativa: Senza la certificazione di classe, le navi non possono essere assicurate né operare legalmente nelle acque internazionali.
2. Garanzia Di Qualità: La certificazione garantisce che la composizione del materiale della valvola, i valori nominali di pressione e i processi di produzione siano stati sottoposti a rigorosi controlli.
3. tracciabilità: Le valvole certificate sono accompagnate da rapporti di prova dei materiali (MTR 3.1 o 3.2), che garantiscono la completa tracciabilità dalla fonderia al cantiere navale.

DELCO Valves fornisce valvole per applicazioni marine certificate dalle principali società di certificazione, tra cui DNV, BV e CCS, garantendo la piena conformità per i vostri progetti di costruzione navale.

6. Selezione delle valvole marine in base al sistema di bordo

Per semplificare il processo di selezione delle valvole nella costruzione navale , abbiamo mappato le tipologie di valvole tipicamente richieste per i principali sistemi fluidici di bordo.

Matrice di selezione

Esempio di quadro decisionale: se è necessario isolare una tubazione di grandi dimensioni da 500 mm nel sistema di zavorra, una valvola a saracinesca in bronzo risulterebbe incredibilmente pesante e costosa. Pertanto, una valvola a farfalla marina con rivestimento in gomma vulcanizzata e disco in bronzo-alluminio rappresenta la scelta ottimale, consentendo di risparmiare peso, ridurre i costi e garantire un isolamento affidabile.

7. Installazione e manutenzione in ambienti marini

Anche la valvola marina di altissima qualità può guastarsi se installata in modo errato o trascurata. Segui queste buone pratiche per garantire la longevità delle tue valvole marine:

Procedure consigliate per l'installazione

• Sostieni la tubazione: Assicurarsi che i tubi siano adeguatamente supportati su entrambi i lati della valvola per evitare che il corpo valvola assorba le sollecitazioni del sistema di tubazioni.
• Orientamento: Installare le valvole di ritegno con il corretto orientamento rispetto alla gravità e alla direzione del flusso. Le valvole a globo dovrebbero idealmente essere installate con lo stelo rivolto verso l'alto per evitare l'accumulo di detriti nel coperchio.
• Isolamento galvanico: Quando si collega una valvola in bronzo a un tubo in acciaio, utilizzare guarnizioni di isolamento e manicotti flangiati adeguati per prevenire la corrosione galvanica.

Consigli di manutenzione per ingegneri

• Esercizio fisico regolare: Le valvole che rimangono nella stessa posizione per lunghi periodi possono bloccarsi. Aprire e chiudere completamente, regolarmente, le valvole critiche (come le valvole di isolamento delle prese a mare).
• Ingrassare e lubrificare: Lubrificare regolarmente gli steli delle valvole e gli ingranaggi esposti degli attuatori per proteggerli dall'atmosfera ricca di sale.
• Verificare la presenza di perdite: Controllare regolarmente le guarnizioni per verificare la presenza di perdite. Serrare i dadi di tenuta in modo uniforme, evitando però un serraggio eccessivo, che potrebbe graffiare lo stelo e rendere la valvola estremamente difficile da azionare manualmente.

8. Domande frequenti (FAQ)

D1: Qual è la differenza tra una valvola a globo marina e una valvola a saracinesca? R: Una valvola a saracinesca marina è utilizzata esclusivamente per l'intercettazione on/off e fornisce un flusso diretto con una bassa caduta di pressione. Una valvola a globo marina è utilizzata per regolare o strozzare il flusso, offrendo un controllo molto preciso ma con una maggiore caduta di pressione a causa del percorso interno del fluido.

D2: Perché il bronzo è comunemente usato per le valvole marine? R: Le leghe di bronzo resistono intrinsecamente alla corrosione dell'acqua di mare. Inoltre, le leghe a base di rame hanno proprietà biocidi naturali, il che significa che resistono al biofouling marino (la crescita di cirripedi e alghe) che può ostruire i sistemi.

D3: Cosa significa "a prova di incendio" nella terminologia delle valvole marine? R: Le valvole a prova di incendio sono progettate e testate (ad esempio, secondo la norma API 607) per garantire che, se le guarnizioni morbide primarie si fondono durante un incendio, le guarnizioni secondarie metallo-metallo si attivino, impedendo al fluido infiammabile di fuoriuscire e alimentare l'incendio.

D4: Posso utilizzare valvole industriali standard in acciaio inossidabile su una nave? R: Dipende dall'applicazione. L'acciaio inossidabile 316 standard offre buone prestazioni in sistemi ad acqua dolce, olio e aria. Tuttavia, in acqua di mare stagnante, l'acciaio inossidabile standard è altamente soggetto a corrosione interstiziale. Per l'esposizione diretta all'acqua di mare, sono necessari acciaio inossidabile duplex, bronzo o leghe marine specializzate.

D5: Perché la certificazione DNV è importante per le valvole marine? R: La certificazione DNV garantisce che la valvola soddisfi i rigorosi standard internazionali di sicurezza e prestazioni marittime. La maggior parte delle navi commerciali deve essere costruita con componenti certificati per poter essere legalmente immatricolate, assicurate e utilizzate a livello globale.

9. Conclusione: Collabora con DELCO Valvole per le vostre esigenze di costruzione navale

La corretta selezione delle valvole per la costruzione navale è un complesso esercizio di equilibrio tra scienza dei materiali, fluidodinamica e conformità normativa. Che si tratti di specificare una valvola a globo marina per una precisa regolazione del carburante, una valvola a farfalla marina compatta per il controllo della zavorra o una robusta valvola certificata DNV per l'isolamento critico dello scafo, fare la scelta giusta è imprescindibile.

At DELCO Nel settore delle valvole, uniamo decenni di esperienza nella produzione a una profonda conoscenza delle esigenze del settore marittimo. La nostra gamma completa di valvole marine, certificate da DNV, BV, CCS e altre organizzazioni, garantisce che la vostra imbarcazione operi in modo sicuro ed efficiente anche negli ambienti oceanici più ostili.
