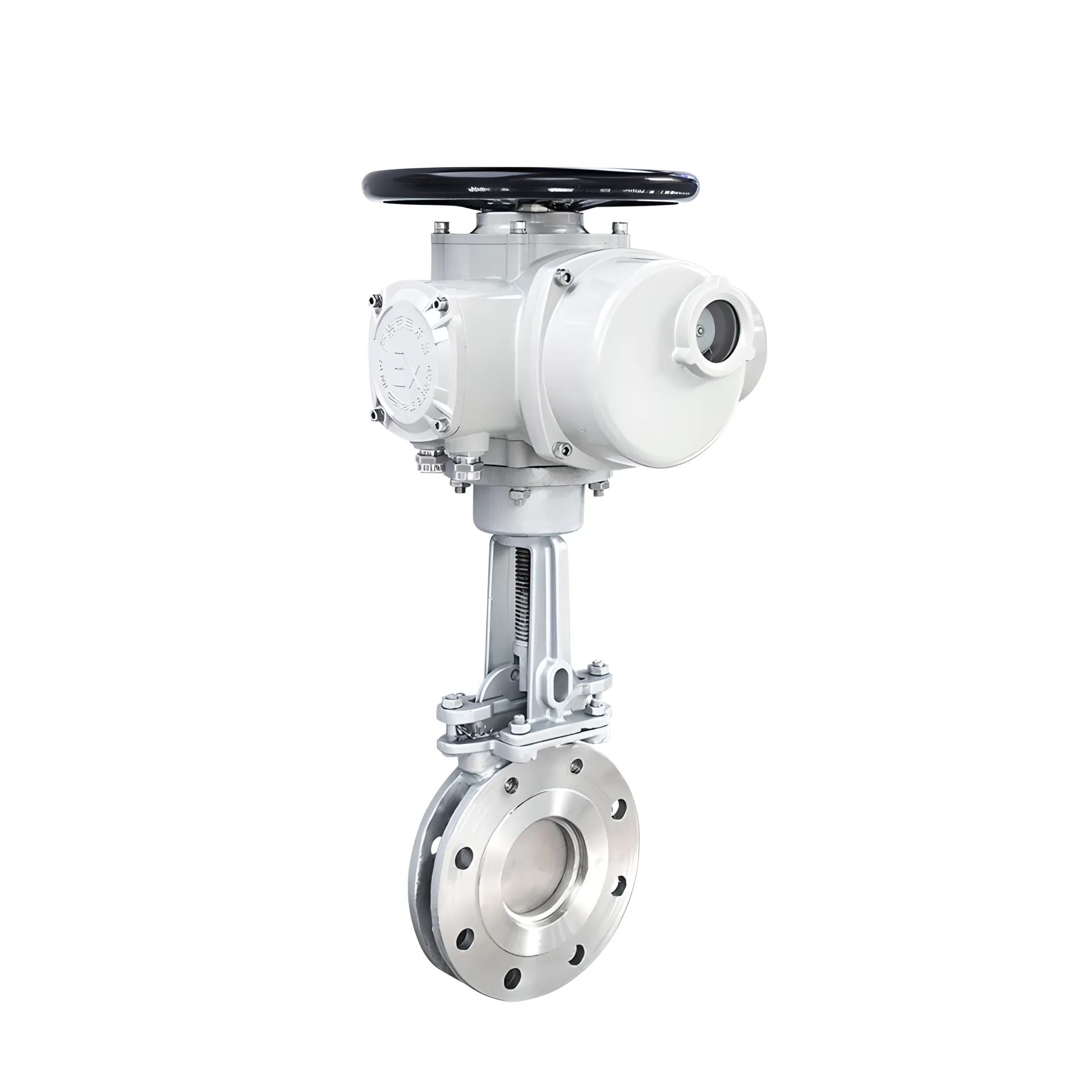

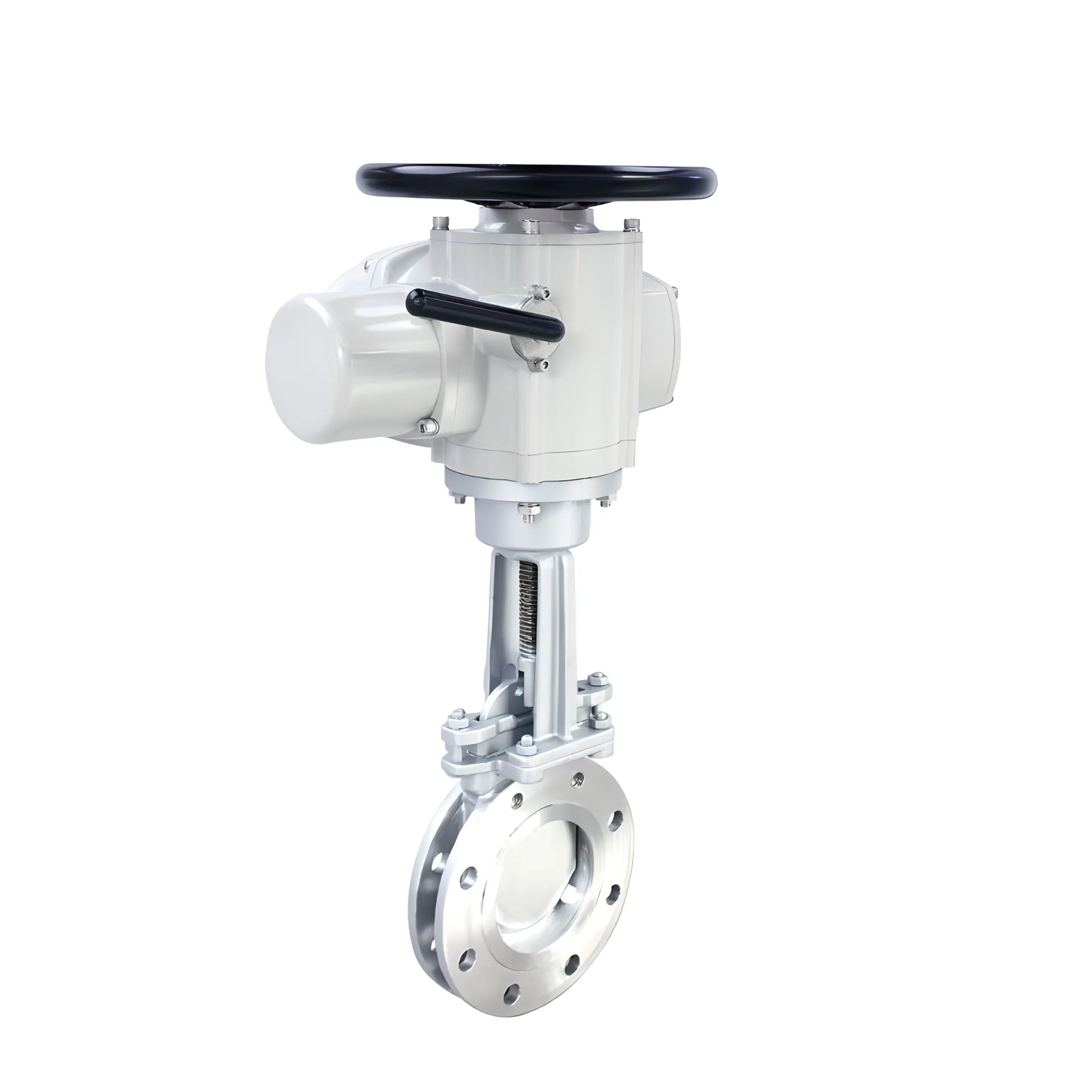

Injap Pintu Pisau Keluli Tahan Karat Elektrik (DN40-DN1200) - Untuk Slurry & pulpa | DELCO

Siri DELCO DK62-Z-KF adalah injap pintu pisau elektrik tugas berat yang direka untuk mengendalikan cecair likat, lumpur, dan serbuk kering. Menampilkan ketajaman, Pintu pagar keluli tahan karat berbevel, Ia memotong dengan mudah melalui pepejal dan gentian yang tergantung. Dikuasakan oleh Penggerak Elektrik Multi-Turn yang kukuh (Jenis-Z), Injap ini memastikan automasi yang boleh dipercayai untuk air sisa, perlombongan, dan industri pulpa kertas. Tersedia dalam DN40–DN1200 dengan badan SS304/316, memasang sambungan wafer ANSI/DIN/JIS.

Julat Saiz: DN40-DN1200

Bahan:besi tuang, WCB, SS304/316 dan sebagainya.

Standard Sambungan:GB / ANS / JIS / DIN

Dapatkan Sebut Harga Percuma

Ciri-ciri

Direka untuk pengasingan kritikal, menggabungkan reka bentuk trunnion yang tegar dengan teknologi pengerasan tahan haus:

✅Trunnion dipasang untuk kestabilan tinggi
Bola diikat di atas dan bawah (trunnion), menyerap beban tekanan talian terus ke badan dan bukannya ke tempat duduk. Reka bentuk ini secara signifikan mengurangkan tork operasi dan memastikan prestasi pengedapan yang boleh dipercayai di bawah tekanan tinggi (sehingga Kelas ASME 600/900).
✅Penutupan Keras Logam-ke-Logam
Direka untuk suhu ekstrem (sehingga 450°C) dan media abrasif. Bola dan tempat duduk menjalani rawatan pengerasan permukaan (seperti lapisan Stellite, Salutan tungsten Karbida, atau Nitrid) untuk menahan haus daripada slurry, serbuk arang batu, dan wap, Memastikan prestasi tanpa kebocoran sepanjang jangka hayat yang panjang.
✅Pengaktifan Elektrik Tork Tinggi
Dilengkapi dengan Penggerak Elektrik Multi-Turn yang kukuh yang dipadankan dengan Kotak Gear Cacing. Gabungan ini menukar output motor elektrik berkelajuan tinggi kepada tork suku putaran yang besar yang diperlukan untuk memasang dan membuka injap bola logam, menyediakan operasi yang lancar dan berkuasa.
✅Bahan Premium (CF8M/WCB)
Badan injap diperbuat daripada dinding tebal yang dicor dalam Keluli Karbon (WCB) untuk kegunaan tekanan tinggi umum atau Keluli Tahan Karat (CF8M/SS316) untuk ketahanan kakisan yang unggul dalam persekitaran kimia yang agresif. Batang kalis letupan memastikan piawaian keselamatan dipenuhi.
✅Flens Global & Piawaian Keselamatan
Dibina untuk mematuhi API 6D dengan ketat, ASME B16.34, dan piawaian ISO. Ciri-ciri termasuk peranti anti-statik dan reka bentuk selamat kebakaran (API 607/API 6FA), menjadikannya pilihan dipercayai untuk projek penapisan dan saluran paip di seluruh dunia.

Foto

Gambaran Keseluruhan Penggerak Dimensi Spesifikasi Teknikal

Item	Penerangan
Jenis HIDUP/MATI	Maklum Balas: isyarat sentuhan aktif, isyarat sentuhan pasif, tahan, 4–20mA
Jenis Peraturan	Input & Isyarat output: DC 4–20mA, DC 0–10V, DC 1–5V
Jenis Pintar	Input & Isyarat output: DC 4–20mA, DC 0–10V, DC 1–5V
Operasi Lapangan	Padang, pengawalan suis kawalan jauh dan MODBUS, Bas medan PROFIBUS
Pilihan voltan	AC 110–240V; 380V 50/60Hz; DC12V; DC24V; Voltan khas boleh disesuaikan
Kelas Perlindungan	IP65

penggerak elektrik

Ciri	Spesifikasi / Manfaat
Perumahan	Aloi aluminium keras, salutan serbuk poliester anodized keras (tahan kakisan)
Perlindungan	IP65 (lebih tinggi tersedia atas permintaan)
Enjin	Motor sangkar tertutup sepenuhnya; Kelas penebat F (perlindungan kepanasan berlebihan)
Penggantian Manual	Operasi manual tersedia semasa kuasa dimatikan
suis had	Had elektronik mekanikal; skru hentian boleh laras; had elektronik dikawal cam
Mengunci sendiri	Kunci sendiri gear cacing; menghalang putaran songsang
Bunyi bising	Maks. 50 dB
Antara Muka Pemasangan	ISO 5211 / DIN 3337
Pemasangan	Pemasangan menegak atau mendatar
Pendawaian	Pendawaian fasa tunggal atau tiga fasa disokong

PrestasiItem		5	10	16	30	60	125	250	400
Sudut Putaran		0-90°
Voltan AC220V OFF	keluaran tork	50Nm	100Nm	160Nm	300Nm	600Nm	1250Nm	2500Nm	4000Nm
	Masa Kitaran 90°	10S/20S/60S	15S/30S/60S			30S/60S	90-AN
	Arus Kerja	0.23A	0.35A	0.40A	0.45A	0.60A	1.03A	1.85A	2.70A
	motor pemacu	50W	75W	80W	100W	130W	210W	285W	360W
	Pilihan Voltan	AC220V/AC110V/AC24V
	litar kawalan	B: HIDUP/MATIType dengan Maklum Balas Isyarat Sentuhan Pasif
Voltan DC DC	keluaran tork	60Nm	100Nm	170Nm	330Nm	680Nm	1300Nm	2500Nm
	Masa Kitaran 90°	8S	11S		9S	35S	32S
	Arus Permulaan	0.74A	1.40A	1.40A	3.80A	7.0A	3.8A	4.3A
	Arus Kerja	0.38A	0.38A	0.40A	1.03A	0.70A	1.2A	1.4A
	motor pemacu	9.5W	9.0W	9.6W	30W	33W	30W	33W
	Pilihan Voltan	DC12V/DC24V/DC110V/DC220V
	litar kawalan	F: DC24V/ DC12V Jenis Direct ON/OFF
AC380V	keluaran tork	70Nm	100Nm	200Nm	300Nm	600Nm	1300Nm	2500Nm
	Masa Kitaran 90°	20-AN	27S	27S	25S	26S	50-AN	50-AN
	Arus Permulaan	0.20A	0.28A	0.30A	0.55A	0.45A	0.60A	0.77A
	Arus Kerja	0.16A	0.25A	0.27A	0.53A	0.43A	0.65A	0.75A
	motor pemacu	51W	70W	77W	117W	220W	90W	103W
	Pilihan Voltan	AC380V
	litar kawalan	G: Bekalan Kuasa Tiga Fasa AC380V dengan Maklum Balas Isyarat Pasif (Lalai) H: Bekalan Kuasa Tiga Fasa AC380V dengan Potensiometer Rintangan Maklum Balas Isyarat (Pilihan)
Kelas Perlindungan		IP65
Suhu Persekitaran		-30°C~ 60°C
Sudut Pemasangan		Mana-mana
Sambungan Elektrik		Penyambung Kabel Kalis Air G1/2, Wayar Kuasa Elektrik, wayar isyarat

Nota: Tidak boleh sambungkan satu aktuator secara selari dengan yang lain, dengan kata lain,tidak boleh menggunakan titik sentuhan pengawal yang sama untuk mengawal penggerak dua dan ke atas, jika tidak, ia akan menyebabkan keadaan tidak terkawal, motor terlalu panas, kerosakan produk, dan jangka hayat perkhidmatan yang lebih pendek.

Industry Applications

Minyak & Gas

Penggerak elektrik membolehkan penutupan jauh yang boleh dipercayai dan penentuan kedudukan tepat untuk injap saluran paip dan proses. Kawalan hidup/mati atau modulasi pilihan dengan isyarat maklum balas.
Kimia & Petrokimia

Pengaktifan elektrik yang stabil untuk aplikasi tugas hakisan. Menyokong modulasi kawalan dan maklum balas kedudukan untuk memenuhi keperluan PLC/DCS.
Penjanaan Kuasa

Direka untuk loji janakuasa di mana pengaktifan yang boleh dipercayai dan penentuan kedudukan yang tepat diperlukan pada talian bantuan stim/air dan sistem imbangan loji.
Makanan & Farmaseutikal

Pengaktifan elektrik untuk automasi injap sanitari. Operasi bersih dengan kawalan dan maklum balas yang boleh dikonfigurasi—sahkan keperluan penutup dan bahan mengikut aplikasi.
Air & Air Sisa

Sesuai untuk loji rawatan dan stesen pam—kawalan hidup/mati jauh atau kawalan modulasi, Petunjuk/maklum balas kedudukan, dan operasi lapangan berterusan.
HVAC & Pemanasan Daerah

Pengaktifan injap yang tepat untuk rangkaian HVAC cekap tenaga. Pengawalan aliran lancar dengan pilihan kawalan modulasi.
