Valvola a sfera elettrica a 3 pezzi per impianti HVAC e di riscaldamento centralizzato - Caso di studio in Russia

La scelta della valvola a sfera elettrica a 3 pezzi più adatta per gli impianti HVAC può influire direttamente sull'efficienza del riscaldamento, sui costi di manutenzione e sull'affidabilità a lungo termine.

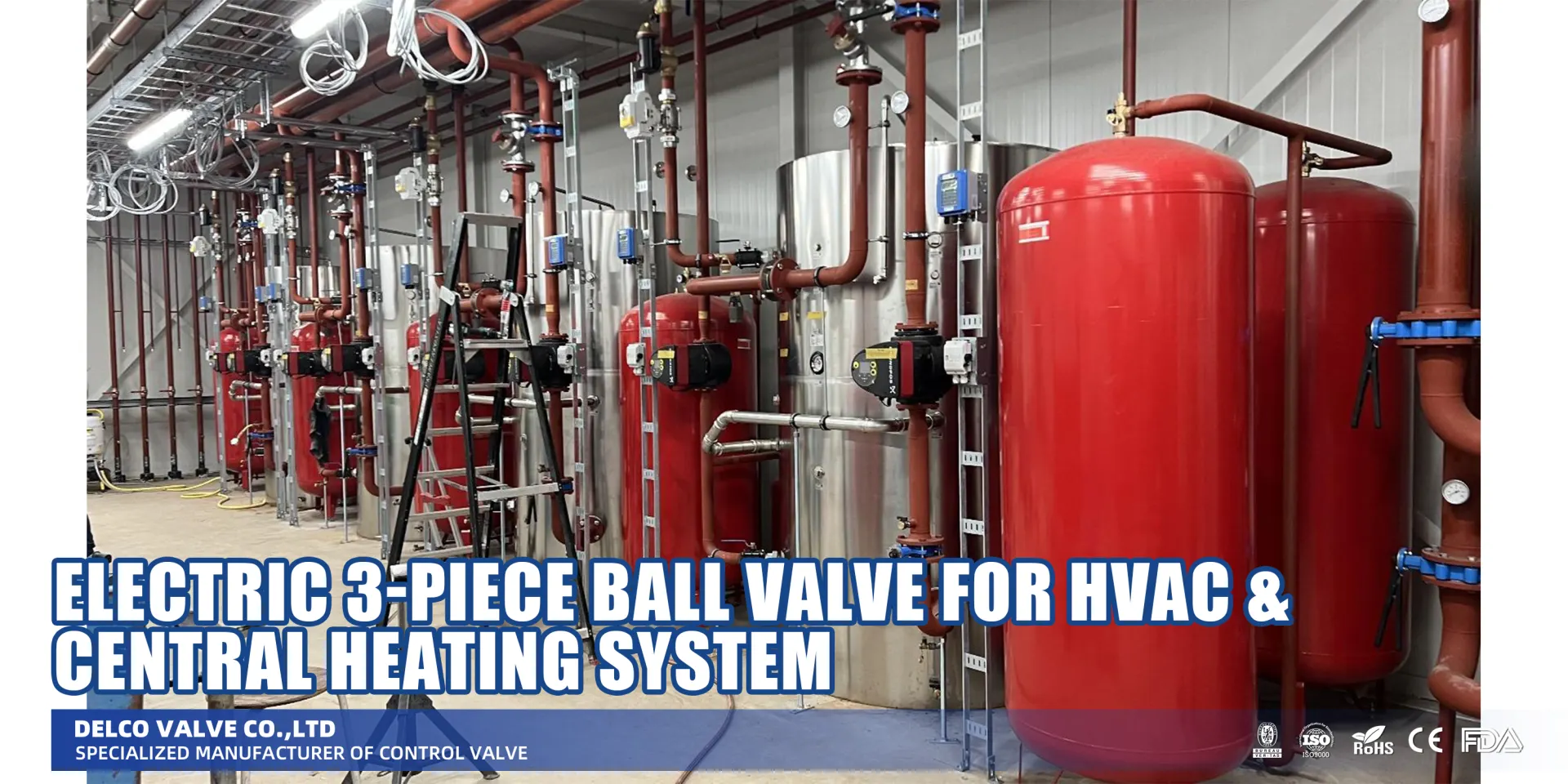

In un recente progetto di riscaldamento centralizzato in Russia , la sala macchine richiedeva valvole motorizzate in grado di gestire la circolazione dell'acqua calda, integrarsi con il sistema di controllo e risultare facili da manutenere in linea.

Questo studio di caso illustra i motivi della scelta delle valvole a sfera elettriche a 3 pezzi , le loro prestazioni nell'applicazione HVAC e gli aspetti che gli acquirenti dovrebbero considerare nella scelta delle dimensioni della valvola, della tensione dell'attuatore, della pressione nominale e delle opzioni di controllo.

Entriamo nei dettagli del progetto.

Panoramica del progetto: Valvole a sfera elettriche a 3 pezzi in una sala impianti HVAC in Russia

Contesto del progetto e problematiche relative al sistema di riscaldamento

Questo progetto di riscaldamento centralizzato in Russia richiedeva un controllo automatico e affidabile del flusso all'interno di una centrale termica adibita a servizio dei circuiti di riscaldamento ad acqua calda. Il sistema necessitava di una gestione stabile della temperatura, di un isolamento reattivo e di una riduzione delle dispersioni di calore attorno alla caldaia e alle apparecchiature di distribuzione del calore.

DELCO Ha applicato la propria esperienza nelle soluzioni automatizzate per valvole industriali per supportare una configurazione adatta agli impianti HVAC e di riscaldamento centralizzato commerciali. L'obiettivo era un funzionamento remoto affidabile, garantendo al contempo un'efficace intercettazione lungo la tubazione di riscaldamento.

Dettagli del progetto: modello, dimensioni, quantità e applicazione della valvola.

L'applicazione del progetto utilizzata DELCO valvole a sfera elettriche a 3 pezzi Con attuatori elettrici a quarto di giro per il controllo del circuito di riscaldamento centralizzato e dell'acqua calda sanitaria. Le opzioni di connessione filettate e flangiate disponibili consentono di adattare la configurazione della valvola alle esigenze della tubazione in loco.

I dettagli specifici del progetto, tra cui dimensioni della valvola, quantità, pressione nominale, tensione, materiale del corpo e tipo di connessione, vengono configurati in base alle effettive condizioni di installazione. Queste valvole con attuatore elettrico sono adatte per:

• Isolamento della caldaia e dell'unità di accumulo
• Linee di circolazione dell'acqua calda
• Locali impianti HVAC commerciali
• Circuiti di distribuzione del riscaldamento centralizzato
• Punti di controllo automatico del flusso di riscaldamento

Perché sono state scelte le valvole a sfera elettriche a 3 pezzi

La valvola a sfera elettrica a 3 pezzi per sistemi HVAC combina una struttura di facile manutenzione con un funzionamento automatico a quarto di giro. Il suo design favorisce una manutenzione efficiente, mentre l'attuatore consente l'apertura, la chiusura a distanza e il controllo automatico del funzionamento del circuito di riscaldamento.

I principali criteri di selezione includevano:

• isolamento rigoroso per contribuire a mantenere stabili le temperature del sistema
• Operazione automatizzata per la gestione remota degli impianti HVAC
• Controllo preciso del flusso per la circolazione dell'acqua di riscaldamento
• Configurazione personalizzata per tensione, dimensioni, materiali, stile di montaggio e requisiti di pressione
• Opzioni di protezione compresi attuatori elettrici antideflagranti IP67 e impermeabili IP68

Processo di installazione e risultati operativi

Le valvole a sfera elettriche a 3 pezzi sono state installate nell'ambito del sistema di controllo della sala macchine HVAC, con un attuatore scelto in base ai requisiti operativi ed elettrici del progetto. Un corretto allineamento, un montaggio sicuro e la corretta selezione dei collegamenti sono essenziali per un movimento affidabile della valvola e una tenuta ermetica della tubazione.

In fase di funzionamento, il sistema di valvole a sfera motorizzate consente un rapido isolamento a distanza e un flusso controllato dell'acqua di riscaldamento. Ciò contribuisce a mantenere temperature stabili nell'impianto di riscaldamento centralizzato, a migliorare il controllo operativo e a favorire una gestione efficiente dal punto di vista energetico della caldaia e dei circuiti di distribuzione.

Che cos'è una valvola a sfera elettrica a 3 pezzi per impianti HVAC?

Una valvola a sfera elettrica a 3 pezzi per sistemi HVAC combina un attuatore elettrico a quarto di giro con un corpo valvola a sfera a tre pezzi. Offre isolamento automatico on/off e gestione controllata del flusso nelle tubazioni di riscaldamento, acqua calda e acqua refrigerata. Il nostro design con valvola motorizzata a 3 pezzi in acciaio inossidabile facilita l'accesso per la manutenzione e consente agli operatori HVAC di gestire il flusso da remoto.

Principio di funzionamento delle valvole a sfera motorizzate

Una valvola a sfera motorizzata utilizza un attuatore elettrico per ruotare la sfera della valvola di 90 gradi.

• Posizione aperta: Il foro sferico si allinea con la tubazione, consentendo il passaggio del fluido.
• Posizione chiusa: La sfera ruota attraverso il percorso del flusso per isolare la linea.
• Operazione automatizzata: L'attuatore riceve un comando di controllo elettrico e aziona la valvola senza necessità di azionamento manuale.

Questa azione di un quarto di giro consente un rapido funzionamento a distanza nei sistemi HVAC automatizzati. DELCO offre Valvole a sfera motorizzate a 2 vie e 3 pezzi in acciaio inox per automazione industriale dove sono richiesti un azionamento elettrico affidabile e una costruzione delle valvole che richieda manutenzione.

Ruolo nel controllo del flusso negli impianti di riscaldamento, ventilazione e condizionamento (HVAC) e di riscaldamento centralizzato.

Negli impianti di riscaldamento centralizzato, una valvola a comando elettrico può essere installata per controllare l'isolamento e la circolazione dell'acqua attorno a caldaie, accumulatori e circuiti di riscaldamento. Nelle applicazioni con acqua refrigerata, contribuisce a gestire il flusso nelle tubazioni, garantendo al contempo temperature di esercizio stabili.

Funzionamento dell'impianto HVAC Funzione della valvola a sfera elettrica Isolamento della caldaia Apre o chiude una linea dell'acqua a distanza Circuiti di riscaldamento Controlla il flusso attraverso sezioni di tubazione designate Circuiti di acqua refrigerata Supporta l'isolamento automatizzato e la gestione del flusso Sistemi della sala macchine Aiuta a collegare il funzionamento della valvola ai sistemi di controllo remoto

Un isolamento rigoroso e un controllo automatizzato possono contribuire a ridurre il trasferimento di calore indesiderato e a favorire un funzionamento efficiente del sistema.

Valvola a sfera a 3 pezzi vs valvola a sfera a 3 vie: differenze principali

Una valvola a sfera a 3 pezzi si riferisce alla costruzione del corpo valvola. Viene generalmente utilizzata come valvola a 2 vie per aprire o chiudere una tubazione rettilinea.

Una valvola a sfera a 3 vie si distingue per il numero di porte e percorsi di flusso. Viene utilizzata per deviare o unire il flusso di fluido tra tubazioni.

Tipo di valvolaScopo principaleUtilizzo tipico HVACValvola a sfera elettrica a 3 pezziInterruzione e isolamento a 2 vieAcqua calda, acqua refrigerata, linee caldaiaValvola a sfera elettrica a 3 vieDeviazione o miscelazione del flussoLinee di bypass e controllo del flusso multidirezionale

Per i sistemi che richiedono deviazione o confluenza anziché semplice isolamento, la nostra valvola a sfera flangiata elettrica a 3 vie per la deviazione e la confluenza dei fluidi offre una configurazione automatizzata adeguata.

Componenti principali: attuatore, corpo valvola e sistema di tenuta.

Una valvola a sfera elettrica a 3 pezzi è costruita attorno a tre elementi di lavoro:

• Attuatore elettrico: Converte i comandi elettrici in movimenti di valvola a quarto di giro. Le opzioni possono essere adattate ai requisiti di tensione, coppia e involucro del progetto.

• Corpo valvola in tre pezzi: Una valvola componibile che consente interventi di manutenzione e sostituzione in linea senza dover rimuovere l'intera tubazione.
• Sfera e sistema di tenuta: La sfera controlla il percorso del flusso, mentre la sede e le guarnizioni garantiscono una tenuta affidabile.
• Terminare le connessioni: È possibile scegliere configurazioni filettate e flangiate per adattarsi a diverse configurazioni di tubazioni HVAC.

DELCO È possibile personalizzare le dimensioni della valvola, le misure, i materiali del corpo e della sede, le pressioni nominali, gli stili di montaggio, il tipo di azionamento e le opzioni di tensione per soddisfare i requisiti HVAC specifici del progetto.

Vantaggi delle valvole a sfera motorizzate a 3 pezzi per impianti HVAC

Manutenzione e riparazione in linea semplificate

La nostra valvola a sfera elettrica a 3 pezzi presenta un design del corpo che facilita la manutenzione senza dover rimuovere l'intero gruppo valvola dalla tubazione. Questo è particolarmente vantaggioso in locali tecnici HVAC, circuiti di riscaldamento centralizzato e linee di circolazione dell'acqua, dove ridurre al minimo i tempi di fermo è fondamentale. La struttura a tre pezzi facilita inoltre la manutenzione dei componenti interni, qualora necessario.

Regolazione precisa del flusso e della temperatura

Una valvola a sfera motorizzata garantisce l'apertura e la chiusura automatizzate per un flusso d'acqua controllato negli impianti HVAC. Abbinata a un attuatore elettrico a quarto di giro, consente un rapido isolamento a distanza e un controllo affidabile del flusso per i circuiti di riscaldamento e raffreddamento. La tenuta ermetica contribuisce a mantenere temperature di sistema stabili intorno a caldaie, accumulatori e circuiti di distribuzione, limitando al contempo inutili dispersioni di energia.

Resistenza ad alta pressione e temperatura

DELCO Le valvole a sfera elettriche a 3 pezzi sono disponibili con pressioni nominali, materiali delle valvole, materiali delle sedi e connessioni terminali personalizzati per adattarsi alle condizioni del progetto. Sono disponibili configurazioni filettate e flangiate per diverse configurazioni di tubazioni. Per fluidi difficili o problemi di corrosione, le nostre Soluzioni per valvole a farfalla e a sfera con rivestimento in PTFE fornire ulteriori indicazioni per la selezione dei materiali.

Controllo intelligente e integrazione con il sistema BMS

Una valvola con attuatore elettrico supporta il funzionamento a distanza all'interno di sistemi di controllo HVAC automatizzati. Possiamo personalizzare le opzioni di tensione, gli stili di montaggio, le dimensioni e i requisiti di attuazione per le specifiche esigenze di controllo del progetto. Sono inoltre disponibili opzioni di attuatori antideflagranti IP67 e impermeabili IP68 laddove l'ambiente di installazione richieda una maggiore protezione dell'involucro.

Specifiche tecniche e parametri di selezione

Configuriamo ogni valvola a sfera elettrica a 3 pezzi per impianti HVAC in base all'effettiva richiesta di riscaldamento o di raffreddamento dell'acqua. La giusta combinazione di alimentazione elettrica, materiali della valvola, portata e protezione dell'attuatore garantisce un controllo automatizzato stabile e affidabile.

Tensione e segnali di controllo

Gli attuatori elettrici possono essere adattati alla tensione e alla configurazione di controllo disponibili per il progetto. Ciò consente alla valvola a sfera motorizzata di integrarsi con il cablaggio esistente della sala macchine e con le reti di controllo automatizzate.

Elemento di selezioneConsiderazioni sul progettoTensioneAdattarsi all'alimentazione elettrica del sito e ai requisiti del quadro elettricoTipo di controlloSelezionare il funzionamento on/off o la modulazione in base alla strategia di controlloTelecomandoVerificare la compatibilità con il sistema di automazione HVACCablaggioSpecificare i requisiti di ingresso e montaggio dei cavi prima dell'installazione

Per indicazioni più dettagliate su cablaggio e configurazione, consultare la nostra guida alla selezione e al cablaggio delle valvole a sfera motorizzate.

Materiali e selezione dei posti a sedere

I materiali del corpo valvola e della sede devono essere compatibili con il fluido, la temperatura di esercizio, le condizioni di pressione e il tipo di connessione. DELCO Supporta materiali personalizzati per la carrozzeria, i sedili e le connessioni terminali per applicazioni di riscaldamento centralizzato e climatizzazione.

Selezione dei componentiFocusCorpo della valvolaScegliere un materiale adatto al circuito idraulico e all'ambiente di servizioSfera e steloConsiderare la resistenza alla corrosione e l'affidabilità operativaSede della valvolaAbbinare il materiale di tenuta alle condizioni del fluido e della temperaturaConnessione terminaleÈ possibile selezionare opzioni filettate o flangiate per le tubazioni in loco

Dimensioni della valvola, pressione nominale e portata

La dimensione della valvola deve essere scelta in base alla portata richiesta dal sistema, al diametro della tubazione e alla perdita di carico ammissibile. Una valvola con attuatore elettrico di dimensioni corrette contribuisce a mantenere l'equilibrio del flusso senza creare resistenze inutili nel circuito.

I principali elementi da considerare per la selezione includono:

• Portata richiesta
• Dimensioni del tubo e raccordo terminale
• condizioni di servizio per riscaldamento o acqua refrigerata
• Valutazione della pressione richiesta
• Spazio di installazione e direzione di montaggio
• Funzione di isolamento on/off o di modulazione del flusso

DELCO È possibile personalizzare dimensioni, misure, valori di pressione e configurazioni delle valvole per soddisfare i requisiti del progetto.

Coppia e grado di protezione dell'attuatore elettrico

L'attuatore deve fornire una coppia sufficiente per azionare la valvola a sfera in modo affidabile alle effettive condizioni di pressione e di esercizio della tubazione. Gli attuatori elettrici a quarto di giro vengono utilizzati con valvole a sfera elettriche a 3 pezzi per garantire apertura, chiusura automatizzate e controllo remoto del flusso.

Fattore di selezione dell'attuatoreRequisitoCoppiaCorrispondenza tra dimensioni della valvola, pressione e condizioni operativeFunzionamentoAzionamento a quarto di giro per il controllo della valvola a sferaInvolucroSelezionare la protezione in base all'ambiente di installazioneOpzione IP67Adatta dove è richiesta la protezione antideflagranteOpzione IP68Adatta dove è richiesta la protezione impermeabile

Per i progetti in cui sono in fase di valutazione anche le valvole a farfalla, la nostra guida alla selezione delle valvole a farfalla elettriche illustra i fattori chiave relativi all'attuatore e all'applicazione.

Standard e certificazioni internazionali

DELCO è un produttore di valvole certificato ISO con oltre 20 anni di esperienza nella produzione. Le nostre soluzioni di valvole automatizzate possono essere fornite in conformità ai requisiti di certificazione applicabili, tra cui:

• ATEX
• SIL
• CE
• RoHS

I requisiti di certificazione devono essere verificati durante la fase di selezione del progetto, soprattutto per i siti con specifiche esigenze in materia di sicurezza, ambiente o conformità elettrica.

Applicazioni HVAC e di riscaldamento centralizzato

Unità fan coil e riscaldamento idronico

Le nostre valvole a sfera elettriche a 3 pezzi offrono un isolamento on/off affidabile e un controllo automatico del flusso negli impianti di riscaldamento a ventilconvettori e idronici. Grazie all'attuatore elettrico a un quarto di giro, la valvola a sfera motorizzata consente il controllo remoto del flusso d'acqua, contribuendo a mantenere temperature ambiente stabili nelle diverse zone degli impianti HVAC commerciali.

La struttura del corpo in tre pezzi facilita inoltre gli interventi di manutenzione in linea, laddove l'accesso per la manutenzione è fondamentale.

Circolazione di acqua calda e acqua refrigerata

Le valvole con attuatore elettrico sono adatte per circuiti di acqua calda e refrigerata che richiedono un funzionamento rapido, un isolamento preciso e un controllo costante della temperatura. Possono essere configurate con connessioni filettate o flangiate per adattarsi ai requisiti delle tubazioni del progetto.

Per le applicazioni in cui è preferibile un design compatto a wafer, la nostra valvola a farfalla in acciaio inossidabile per sistemi HVAC e idrici rappresenta un'ulteriore opzione per l'isolamento automatizzato del flusso d'acqua.

Sistemi di riscaldamento a caldaia e a pavimento radiante

Nelle linee delle caldaie, nell'isolamento delle unità di accumulo e nelle reti di riscaldamento a pavimento radiante, una valvola a sfera elettrica a 3 pezzi contribuisce a controllare la distribuzione dell'acqua e a isolare le sezioni durante il funzionamento o la manutenzione. Le nostre valvole elettriche possono essere personalizzate in base a tensione, pressione nominale, materiali, stile di montaggio e requisiti di protezione dell'attuatore, incluse le opzioni di custodia antideflagrante IP67 e impermeabile IP68.

Guida comparativa alle valvole a sfera elettriche a 3 pezzi

Valvole a sfera a 3 pezzi contro valvole a sfera a 1 pezzo e a 2 pezzi

Per l'isolamento di impianti HVAC e di riscaldamento centralizzato, la struttura del corpo valvola influisce sull'accesso per la manutenzione e sui tempi di fermo del sistema. La nostra valvola a sfera elettrica a 3 sezioni utilizza un design del corpo a tre sezioni che consente l'accesso per la manutenzione senza dover rimuovere l'intera valvola dalla tubazione.

Tipo di valvolaDesign del corpoAccesso per la manutenzioneUtilizzo HVACValvola a sfera monobloccoCorpo singoloAccesso limitatoIsolamento di base dove la manutenzione è meno frequenteValvola a sfera a due pezziDue sezioni collegatePiù accessibile rispetto a quella monobloccoApplicazioni generali di tubazioni automatizzateValvola a sfera elettrica a tre pezziCorpo a tre sezioniAdatta per la manutenzione in lineaCircuiti HVAC, acqua calda, acqua refrigerata e riscaldamento centralizzato

Una valvola a sfera motorizzata a 3 pezzi è una scelta pratica laddove la pianificazione della manutenzione, l'isolamento ermetico e il funzionamento automatizzato siano importanti. I sistemi filettati possono utilizzare una valvola a sfera elettrica a 3 pezzi filettata progettata per una facile manutenzione , mentre le tubazioni flangiate possono utilizzare una valvola a sfera elettrica a 3 pezzi flangiata con grado di protezione IP67.

Valvola a sfera elettrica vs valvola a farfalla per impianti HVAC

Entrambi i tipi di valvola supportano il controllo automatico del flusso HVAC, ma soddisfano esigenze di tubazioni e controllo differenti.

Punto di confrontoValvola a sfera elettrica a 3 pezziValvola a farfalla elettricaAzione di chiusuraChiusura a sfera a un quarto di giroMovimento del disco a un quarto di giroUtilizzo per isolamentoOttima scelta per isolamento strettoAdatta per isolamento e controllo generaliAdattamento tipico per tubazioniLinee HVAC di piccole e medie dimensioniSpesso scelta per tubazioni di dimensioni maggioriProgettazione per la manutenzioneIl corpo in 3 pezzi supporta la manutenzione in lineaDipende dal design della valvola e della connessioneApplicazione di controlloIsolamento di acqua calda, acqua refrigerata, caldaia e accumuloAcqua di raffreddamento, circolazione e linee di distribuzione di grandi dimensioni

Per locali tecnici e impianti di riscaldamento centralizzato, si sceglie spesso una valvola a sfera elettrica a 3 pezzi per l'intercettazione automatica on/off e il controllo del flusso in tubazioni di dimensioni compatte. Le valvole a farfalla rimangono un'opzione valida laddove le dimensioni maggiori delle tubazioni e le ampie esigenze di controllo del flusso siano prioritarie.

Guida alla selezione dell'acquirente

Come scegliere la dimensione della valvola in base alla portata

Dimensioniamo una valvola a sfera elettrica a 3 pezzi in base alla portata richiesta, al diametro della tubazione, alle condizioni di pressione e al tipo di controllo necessario. Una valvola troppo piccola può limitare la circolazione. Una valvola troppo grande può rendere più difficile un controllo stabile del flusso HVAC.

Fattore di selezioneCosa confermareRequisito di flussoPortata d'acqua richiesta nel circuito di riscaldamento o di raffreddamentoAttacco del tuboAttacco filettato o flangiato e dimensione della linea corrispondentePressione di esercizioPressione nominale di progetto e condizioni del sistemaFunzionamento di controlloIsolamento on/off o modulazione automaticaSpazio di installazioneDimensioni della valvola, posizione dell'attuatore e accesso al montaggio

Per i progetti di riscaldamento centralizzato, possiamo personalizzare le dimensioni delle valvole, le misure, la pressione nominale, il tipo di connessione e la configurazione dell'attuatore in base alla disposizione del sito.

Come scegliere tra valvole a 2 vie e valvole a 3 vie

Una valvola a sfera elettrica a 2 vie viene generalmente scelta per l'isolamento apertura/chiusura o per il controllo diretto del flusso in una singola tubazione. È adatta per l'isolamento di caldaie, unità di accumulo e derivazioni di riscaldamento o acqua refrigerata che richiedono una tenuta ermetica.

Una valvola a 3 vie ha una funzione di instradamento diversa. Viene utilizzata quando il sistema deve deviare o miscelare il flusso tra le linee. La scelta della valvola deve essere in base alla progettazione delle tubazioni e al percorso di flusso previsto.

Tipo di valvolaRuolo tipico nel controllo HVACValvola a sfera elettrica a 2 vieIsolamento e controllo diretto del flussoValvola a 3 vieDeviazione o miscelazione del flusso tra tubazioni

La dicitura "corpo in 3 pezzi" si riferisce alla struttura della valvola, mentre "a 3 vie" indica il numero di orifizi di flusso. Questi termini descrivono caratteristiche diverse e non devono essere considerati intercambiabili.

Selezione della tensione e dei requisiti di certificazione

Adattiamo l'attuatore elettrico della valvola alla tensione e al sistema di controllo disponibili in loco. DELCO Supporta opzioni di tensione personalizzate e può configurare i prodotti in base ai requisiti di attuazione specifici del progetto.

Per installazioni impegnative, è opportuno valutare anche la protezione dell'involucro dell'attuatore. Le opzioni disponibili includono attuatori elettrici antideflagranti IP67 e impermeabili IP68. Il nostro approccio alla produzione e ai prodotti è supportato dalla certificazione ISO e dalle certificazioni di conformità ATEX, SIL, CE e RoHS.

RequisitiSelezioneFocus AlimentazioneAdattamento della tensione dell'attuatore all'installazioneTelecomandoConferma del metodo di controllo automatico richiestoAmbienteSelezione di una protezione dell'involucro adeguataConformitàRivisione dei requisiti di certificazione del progettoCostruzione della valvolaConferma delle esigenze di materiale del corpo e della sede

Per i progetti che confrontano le tecnologie delle valvole automatizzate, la nostra guida alle valvole motorizzate e alle elettrovalvole illustra i loro diversi ruoli operativi.

Opzioni di override manuale e di sicurezza

Prima di selezionare una valvola a sfera elettrica a 3 pezzi, è necessario verificare i requisiti di funzionamento manuale. Nelle sale macchine potrebbe essere necessario un metodo pratico per azionare o isolare una valvola durante la messa in servizio, la manutenzione o un'interruzione del sistema di controllo.

I dettagli chiave del progetto da definire includono:

• Metodo di funzionamento manuale richiesto
• Posizione normale della valvola per il circuito di riscaldamento
• Esigenze di controllo remoto e locale
• Spazio libero intorno all'attuatore
• Requisiti di sicurezza e di arresto del sito

Analizziamo questi aspetti relativi al corpo valvola, allo stile di montaggio dell'attuatore, alla tensione e ai requisiti di controllo, in modo che la valvola a sfera motorizzata finita si adatti al sistema HVAC e al piano operativo del progetto.

Raccomandazioni per l'installazione e la manutenzione

Cablaggio elettrico e installazione dell'attuatore

Installare ciascuna valvola a sfera elettrica a 3 pezzi con l'attuatore posizionato in modo da consentire un accesso, un'ispezione e una manutenzione futuri in sicurezza. Verificare che la valvola sia allineata con la tubazione e supportata correttamente in modo che le sollecitazioni del tubo non vengano trasferite al corpo valvola o all'attuatore elettrico.

Per gli impianti HVAC e di riscaldamento centralizzato, prima di alimentare l'unità, adattare il cablaggio dell'attuatore alla tensione di esercizio e al metodo di controllo specificati. Utilizzare un percorso cavi protetto, connessioni terminali sicure e adeguate procedure di messa a terra. Durante la messa in servizio, verificare le posizioni di apertura e chiusura per confermare l'affidabilità dell'isolamento remoto e del controllo del flusso.

Qualora il locale tecnico sia esposto a umidità, polvere o a condizioni operative gravose, selezionare un involucro per attuatori adatto all'ambiente di installazione. DELCO può adattarsi alla tensione dell'attuatore, allo stile di montaggio e ai requisiti di protezione per il progetto. La nostra guida su Come gli attuatori elettrici per valvole riducono il consumo energetico e i costi operativi. Ciò spiega anche l'importanza di valvole automatizzate correttamente controllate.

Suggerimenti per la manutenzione per una lunga durata

Una valvola a sfera motorizzata a 3 pezzi facilita la manutenzione in linea. Mantenere puliti e asciutti l'esterno della valvola, l'alloggiamento dell'attuatore e i collegamenti elettrici. Durante le ispezioni periodiche dell'impianto, verificare che l'attuatore risponda senza intoppi ai comandi e che la valvola garantisca una tenuta ermetica senza perdite.

Per un funzionamento affidabile dell'impianto HVAC:

• Controllare che i terminali elettrici e gli ingressi dei cavi non siano allentati o danneggiati.
• Verificare la presenza di perdite nei raccordi del corpo valvola e nelle aree di tenuta.
• Se la valvola azionata elettricamente rimane bloccata nella stessa posizione per lunghi periodi, azionarla periodicamente.
• Verificare che la coppia dell'attuatore rimanga adeguata alla valvola e alle condizioni operative.
• Prima di eseguire qualsiasi intervento di manutenzione, interrompere l'alimentazione elettrica e la pressione della tubazione.

Le ispezioni periodiche contribuiscono a mantenere un controllo stabile della temperatura, una circolazione affidabile dell'acqua calda o refrigerata e prestazioni ottimali a lungo termine negli impianti di riscaldamento centralizzato.

Domande frequenti

Che cos'è una valvola a sfera elettrica a 3 pezzi per impianti HVAC?
Una valvola a sfera elettrica a 3 pezzi combina un corpo valvola a sfera con un attuatore elettrico a quarto di giro. Consente l'apertura, la chiusura e il controllo del flusso automatizzati in impianti di riscaldamento, ventilazione e condizionamento (HVAC), riscaldamento centralizzato, acqua calda e tubazioni dell'acqua refrigerata.

Perché utilizzare un corpo valvola a tre pezzi in un impianto di riscaldamento centralizzato?
La struttura in tre pezzi è progettata per agevolare la manutenzione in linea. La valvola può essere riparata senza dover rimuovere l'intero corpo dalla tubazione, contribuendo a ridurre i tempi di manutenzione nelle sale macchine e nelle reti di distribuzione.

È possibile utilizzare una valvola a sfera elettrica a tre pezzi sia per acqua calda che per acqua fredda?
Sì. Le nostre valvole a sfera elettriche a 3 pezzi sono adatte ad applicazioni HVAC commerciali, inclusi circuiti di riscaldamento, circolazione di acqua refrigerata e isolamento di caldaie o unità di accumulo. I materiali finali della valvola, le pressioni nominali e la configurazione dell'attuatore devono essere compatibili con le condizioni del progetto.

Quali opzioni di protezione dell'attuatore sono disponibili?
Offriamo attuatori elettrici a quarto di giro con grado di protezione antideflagrante IP67 e impermeabile IP68. L'involucro appropriato dipende dall'ambiente di installazione e dai requisiti di protezione del sito.

È possibile personalizzare la valvola in base alle esigenze del progetto?
Sì. Le serrature scorrevoli portatili e i catenacci a superficie possono essere usati per mettere in sicurezza una porta a scomparsa dall'esterno. Alcuni kit con catena di sicurezza consentono anche il bloccaggio esterno con chiave o manopola girevole. DELCO Offre soluzioni di valvole OEM e ODM, comprese opzioni di tensione, dimensioni delle valvole, materiali del corpo e della sede, stili di montaggio, pressioni nominali, connessioni terminali, tipi di attuatori e colori del rivestimento.

Una valvola a sfera a 3 pezzi è uguale a una valvola a sfera a 3 vie?
No. Una valvola a sfera a 3 pezzi descrive la costruzione del corpo valvola. Una valvola a sfera a 3 vie descrive il numero di porte di flusso e viene utilizzata per deviare o miscelare il flusso. Una valvola a sfera elettrica a 3 pezzi viene comunemente scelta per un isolamento bidirezionale affidabile e un controllo automatizzato.

In che modo un attuatore elettrico migliora il funzionamento di un impianto HVAC?
Un attuatore elettrico consente il funzionamento a distanza e la regolazione automatica del flusso. Aiuta gli impianti di riscaldamento centralizzato e di climatizzazione a mantenere temperature stabili, a garantire un isolamento ottimale e a supportare una gestione efficiente tramite il sistema di controllo.

Cosa fanno le certificazioni DELCO supporto?
DELCO è un produttore di valvole certificato ISO con supporto per la certificazione dei prodotti, tra cui ATEX, SIL, CE e RoHS. I requisiti di certificazione devono essere verificati in base alla configurazione di valvola e attuatore selezionata.

Le valvole a sfera elettriche sono in grado di garantire un controllo preciso del flusso?
Le valvole a sfera ad azionamento elettrico possono fornire modulazione automatizzata e isolamento rapido laddove richiesto dalla progettazione del sistema. Per una più ampia soluzioni per il controllo del flusso industriale, DELCO Il supporto ingegneristico può adattare la configurazione della valvola alle condizioni operative.

Progetti correlati di valvole HVAC di DELCO Valve

DELCO Valve supporta il controllo automatico del flusso in progetti commerciali di climatizzazione, riscaldamento, raffreddamento e circolazione dell'acqua. Le nostre soluzioni di valvole a sfera elettriche a 3 pezzi sono progettate per un isolamento affidabile e un flusso controllato in locali centrali di riscaldamento, collegamenti di caldaie, unità di accumulo e circuiti di acqua refrigerata.

Per tubazioni di diametro maggiore e per esigenze di installazione rapida, le nostre valvole a farfalla scanalate motorizzate per sistemi HVAC e antincendio offrono un'ulteriore opzione di valvola automatizzata. Applichiamo inoltre soluzioni di valvole a farfalla elettriche per la gestione del flusso HVAC, con particolare attenzione al risparmio energetico, come dimostrato nel nostro progetto di valvole a farfalla elettriche per sistemi HVAC in Australia.

Grazie alla produzione certificata ISO, al controllo qualità interno e al supporto ingegneristico OEM/ODM, realizziamo valvole con attuatore elettrico su misura in base a tensione, tipo di connessione, dimensioni, materiali, pressione nominale, stile di montaggio e requisiti di protezione dell'attuatore.

Richiedi una soluzione di valvola elettrica personalizzata da DELCO Valve

DELCO Valve fornisce soluzioni personalizzate valvola a sfera elettrica a 3 pezzi Soluzioni per impianti HVAC, circuiti di riscaldamento centralizzato, circolazione dell'acqua calda e controllo dell'acqua refrigerata. Adattiamo la configurazione delle valvole e l'azionamento elettrico alle esigenze operative di ogni singolo progetto.

I nostri team di ingegneria e prevendita possono fornire supporto per la personalizzazione di:

• Opzioni di tensione e requisiti di controllo

• Filettato o flangiato connessioni terminali
• Dimensioni delle valvole, materiali del corpo, materiali della sede e valori nominali di pressione
• Attuatori elettrici a quarto di giro con Grado di protezione antideflagrante IP67 or IP68 impermeabile opzioni di protezione
• Stili di montaggio, dimensioni, colori della vernice e requisiti OEM/ODM

Per progetti che richiedono la deviazione del flusso o il controllo multiporta, DELCO offre anche un Valvola a sfera elettrica a 3 vie in acciaio fuso con connessioni flangiateLa nostra produzione certificata ISO, il controllo qualità interno e l'assistenza tecnica contribuiscono a fornire un controllo automatico del flusso affidabile per applicazioni HVAC e di riscaldamento industriale esigenti.
