Válvula de esfera de 1 peça, 2 peças e 3 peças: Guia de seleção (custo, reparabilidade e tamanho da porta)

Para linhas de serviços públicos de baixo risco, onde descartar a válvula é mais barato do que consertá-la, compre uma válvula de uma peça. Para uso industrial geral, compre uma válvula de duas peças. Ela é a opção padrão por um motivo. Compre uma válvula de três peças quando a válvula estiver instalada em uma linha soldada, operar diariamente ou atender a um processo em que uma hora de inatividade custe mais do que a própria válvula. O número de peças utilizadas não altera a função de uma válvula de esfera. O que muda é o que acontece no dia em que ela falha.

Sua situação	Comprar	O motivo em uma linha
Serviço público de água/ar condicionado, raramente utilizado, orçamento apertado	1 peça	Opção mais barata; você está comprando uma válvula de corte descartável.
Linhas roscadas ou flangeadas para uso geral em processos industriais.	2 peça	Porto completo, em condições de uso, melhor relação custo-benefício.
Linha de soldagem, alto número de ciclos, higiene ou meios agressivos	3 peça	Corpo central articulado; os assentos são intercambiáveis sem tocar no tubo.

O que a quantidade de peças realmente decide

Todos os artigos sobre válvulas de esfera mencionam os três tipos de corpo. Quase nenhum deles, porém, diz que a escolha se resume a uma única pergunta: o que acontece quando a sede se desgasta?

Porque as sedes sempre se desgastam. Ao girar uma esfera contra as mesmas sedes de PTFE milhares de vezes, ao passar um pouco de areia pela tubulação e ao adicionar um processo a quente, o polímero perde sua capacidade de vedar contra a esfera. Isso não é um defeito. É a vida útil de uma peça de desgaste.

Os três tipos de corpo são três respostas diferentes para aquele momento:

A 1 peça Resposta para problemas com a válvula: substitua a válvula inteira.
A 2 peça Respostas sobre a válvula: retire a válvula da linha, abra-a, coloque novas sedes e reinstale-a.
A 3 peça Resposta da válvula: desaparafuse o corpo central, gire-o para fora, troque as sedes de lugar e aparafuse-o de volta.

Tudo o mais neste artigo (custo, tamanho da porta, classe de pressão, compatibilidade de soldagem) depende dessa única diferença.

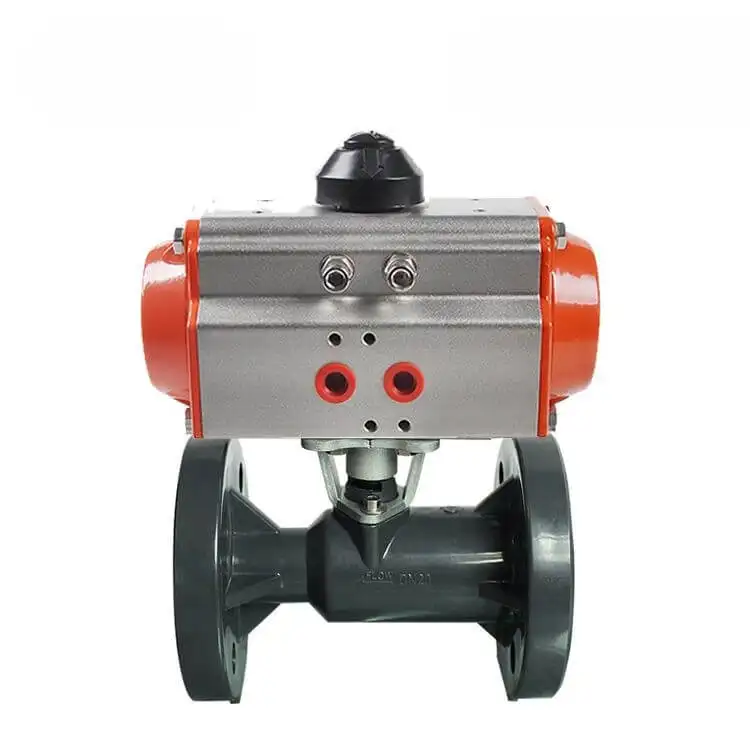

Válvulas de 1 peçasSaiba o que você está comprando

Uma válvula monobloco é um corpo fundido em peça única com a esfera inserida por uma das extremidades durante a fabricação. Menos juntas significam menos caminhos potenciais de vazamento para a atmosfera, e o corpo é estruturalmente o mais rígido dos três tipos. Como um dispositivo de vedação de baixo custo, cumpre sua função.

Duas coisas enganam os compradores.

A porta reduzida. A maioria das válvulas monobloco possui uma porta com um diâmetro nominal um pouco menor que o da tubulação: uma válvula DN25 com uma abertura aproximadamente DN20. Essa restrição reduz a vazão. Como regra geral, uma porta reduzida permite a passagem de cerca de 60 a 70% do Cv de uma válvula equivalente com passagem plena. Em uma linha de drenagem, isso é irrelevante. Em uma tubulação com dimensionamento hidráulico preciso, sua bomba trabalhará silenciosamente com mais intensidade durante toda a vida útil da instalação. Se você quiser ver como uma restrição se traduz em queda de pressão para sua vazão, o método de cálculo em nosso [guia de válvulas borboleta versus válvulas de esfera] funciona da mesma forma aqui.

Zero possibilidade de manutenção. Não há como reparar. Quando a sede da válvula falha, ela sai da linha e vai para o lixo. Se for rosqueada, são vinte minutos e uma válvula nova. Se alguém a soldou, é preciso cortar.

Isso nos leva à regra que ninguém menciona com clareza suficiente: nunca solde uma válvula monobloco em uma tubulação. O calor da soldagem destrói as sedes de PTFE, e uma válvula monobloco não pode ser aberta para repará-las. O resultado é uma válvula com vazamento que não pode ser consertada, apenas removida.

Onde as válvulas monobloco realmente se encaixam: ar comprimido, água de refrigeração, linhas de instrumentos, drenos. Qualquer aplicação de baixo ciclo, baixa criticidade, onde o preço da válvula é o fator determinante.

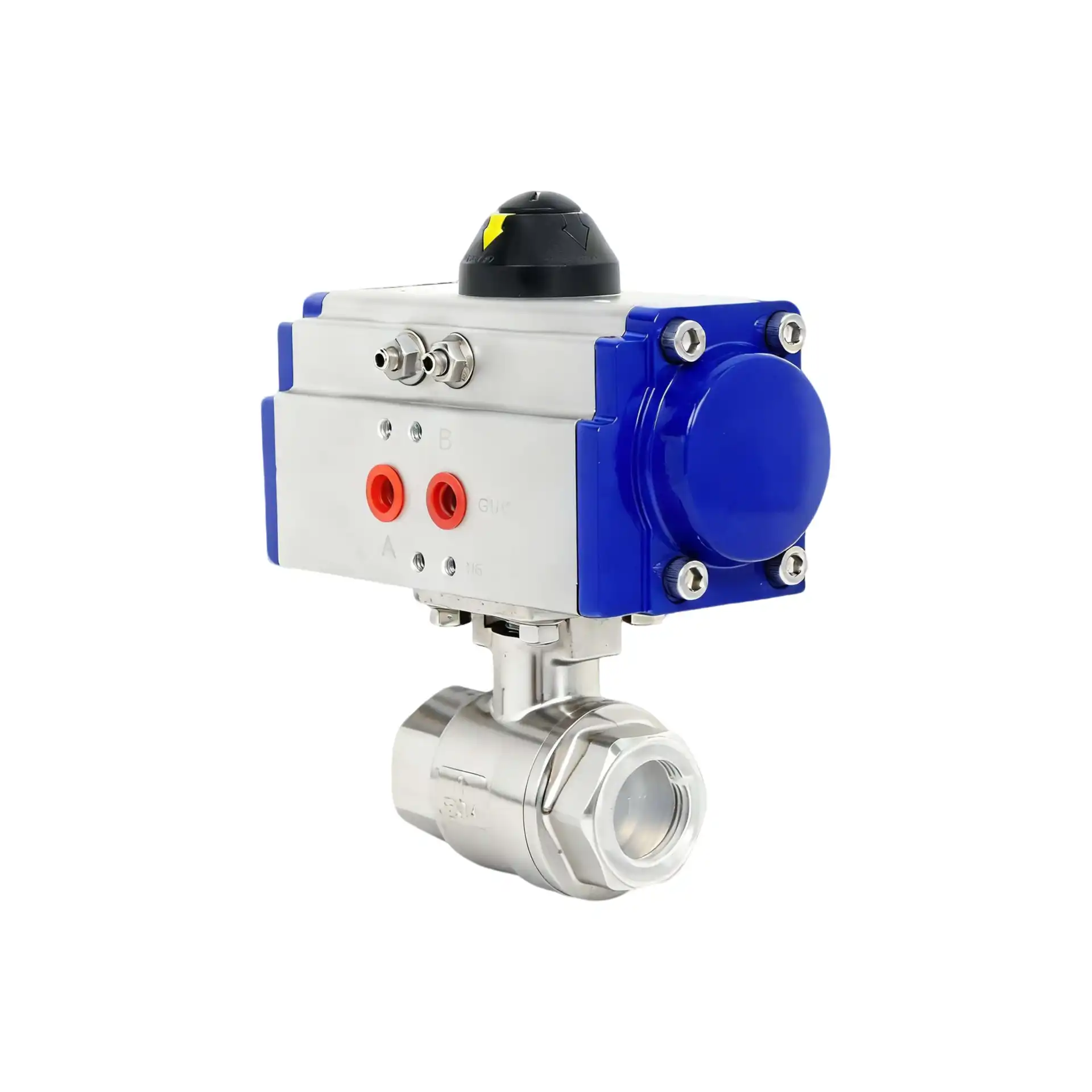

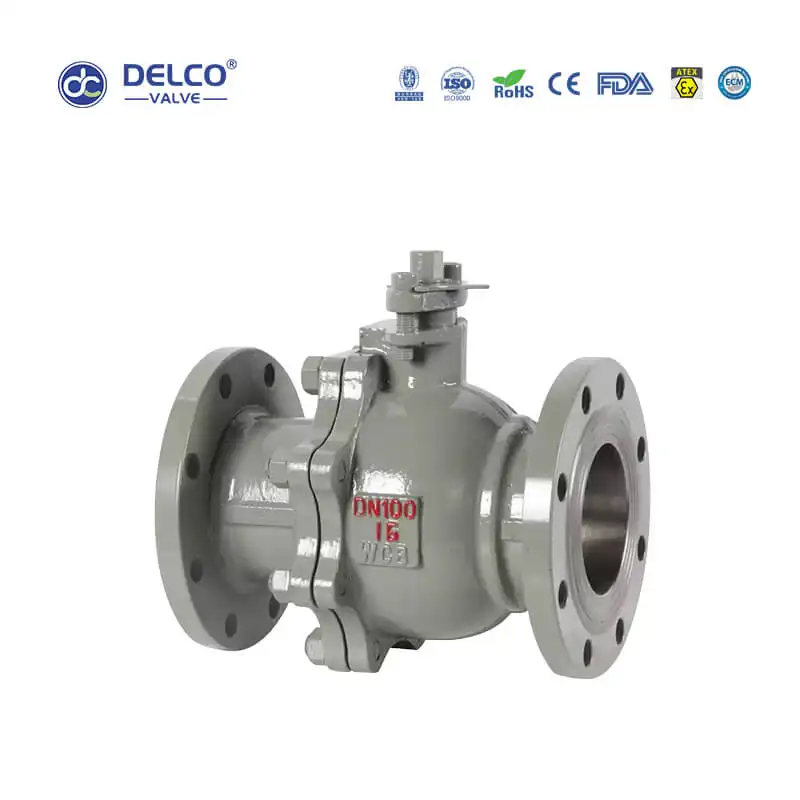

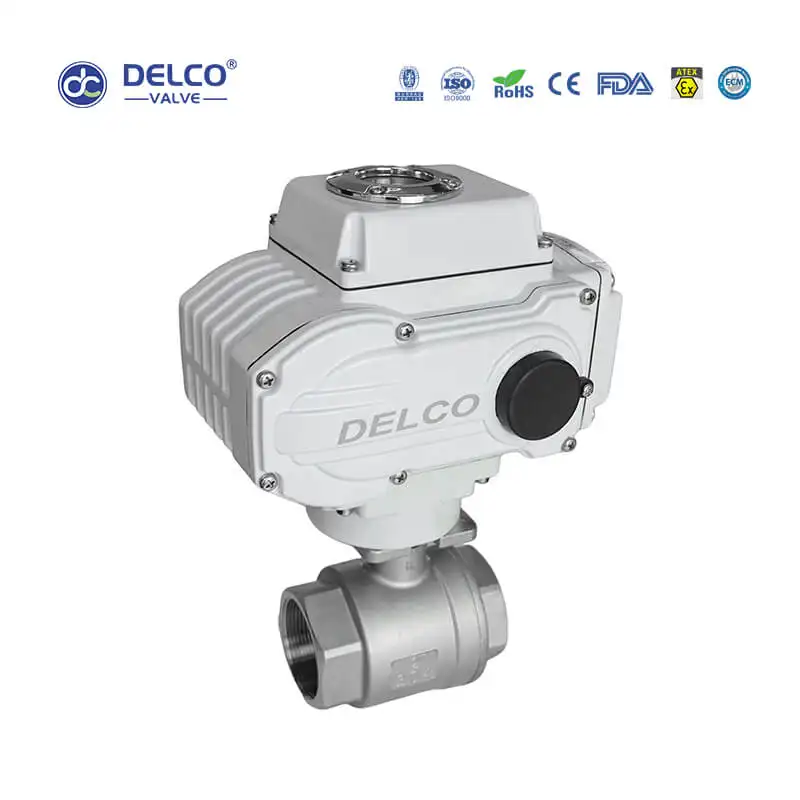

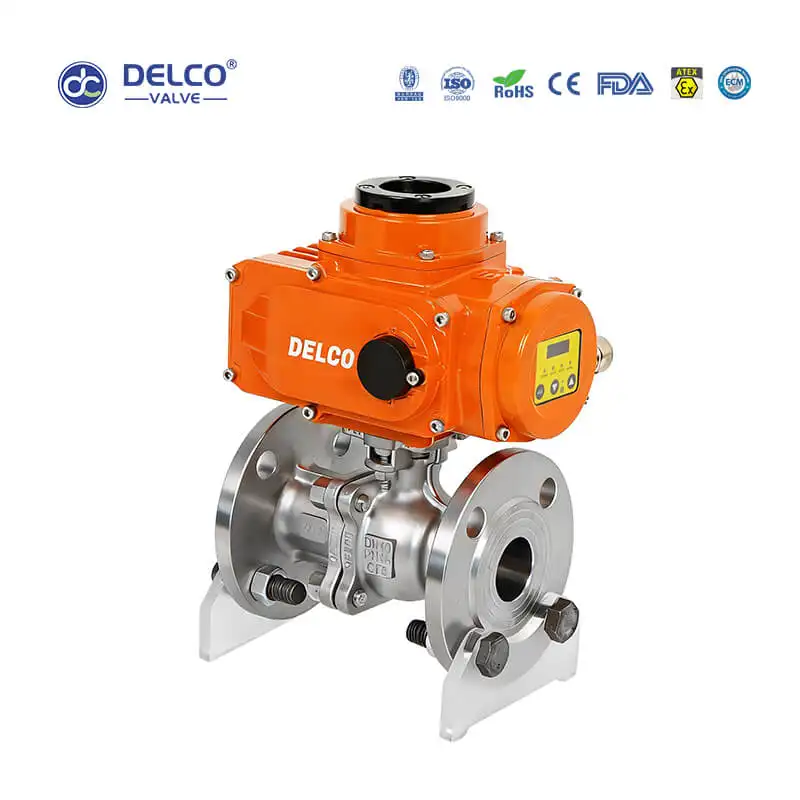

Válvulas de 2 peçasO padrão, com uma articulação fraca.

Uma válvula de duas peças divide-se em um corpo principal e um conector final, geralmente unidos por uma junta roscada ou aparafusada. Este é o modelo mais vendido na indústria em geral, e a maioria dos compradores não precisa de mais do que isso.

O que você ganha em relação ao modelo de peça única: uma porta completa na maioria dos projetos (sem penalidade no coeficiente de atrito), maior capacidade de pressão devido ao corpo mais robusto e possibilidade de reparo. As sedes e vedações podem ser substituídas.

O custo disso: o reparo exige a remoção da tubulação . Quebrar os flanges ou desrosquear as extremidades, retirar a válvula, fazer a manutenção na bancada, reinstalar e realinhar. Em uma tubulação de água rosqueada DN25, isso leva uma tarde inteira. Em uma tubulação de processo flangeada DN100, significa uma paralisação completa.

E um ponto que a maioria dos guias ignora: a própria junta do corpo é um potencial ponto de vazamento. Em válvulas de duas peças com rosca, a variação da temperatura do processo pode afrouxar essa junta com o tempo; já vimos válvulas de duas peças apresentarem vazamentos na junção do corpo em linhas com oscilações térmicas regulares de 50 °C ou mais. Se o seu processo envolve ciclos de alta e baixa temperatura, especifique um modelo com corpo aparafusado ou opte por um de três peças e verifique novamente a vedação da junta do corpo durante a manutenção de rotina.

Ideal para: aplicações em petróleo e gás, tratamento de água e linhas químicas em tubulações roscadas ou flangeadas, onde manutenção ocasional é aceitável.

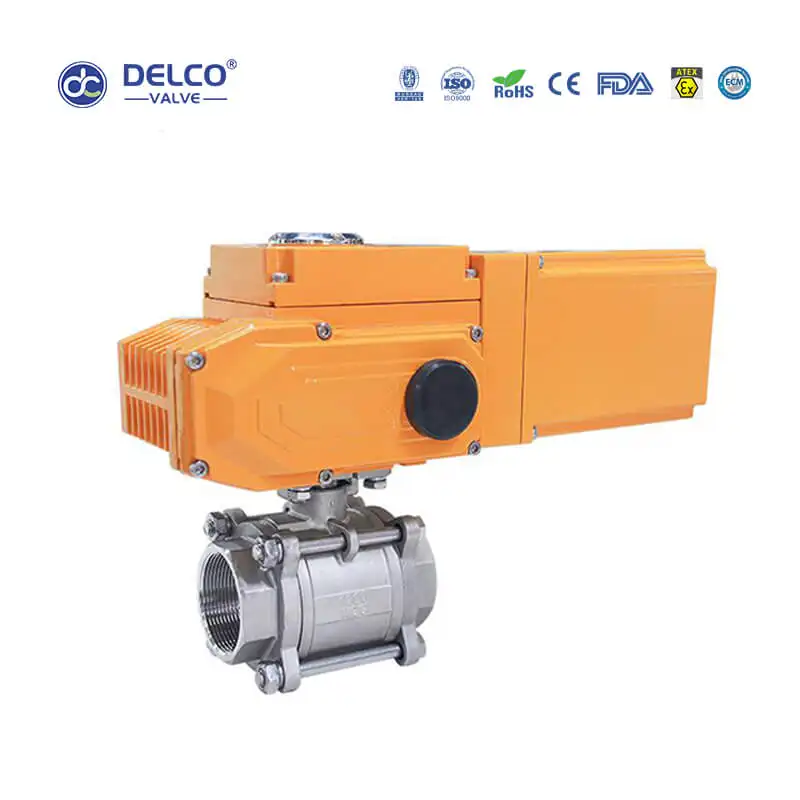

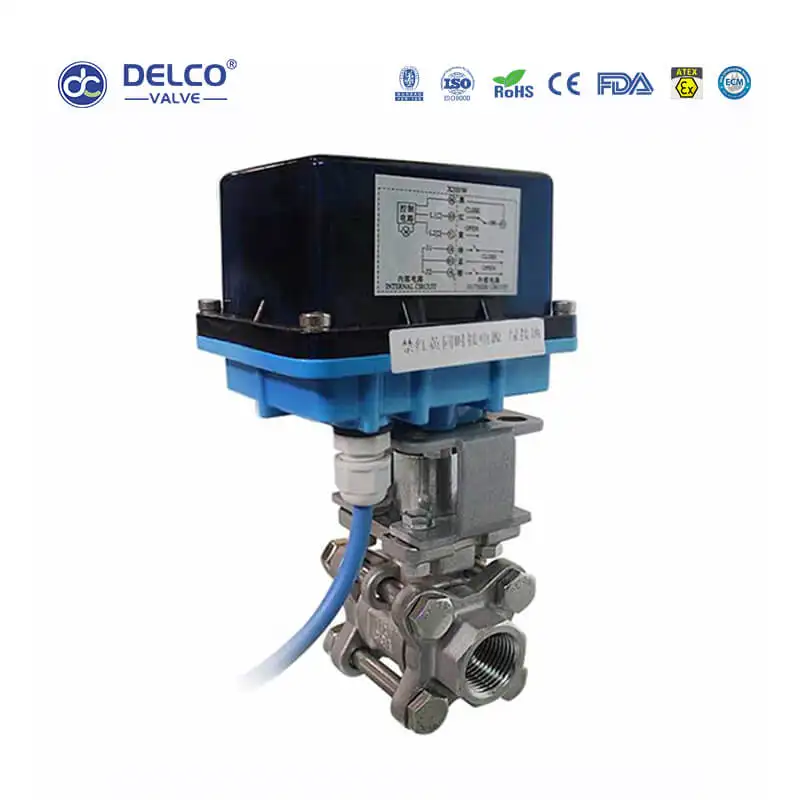

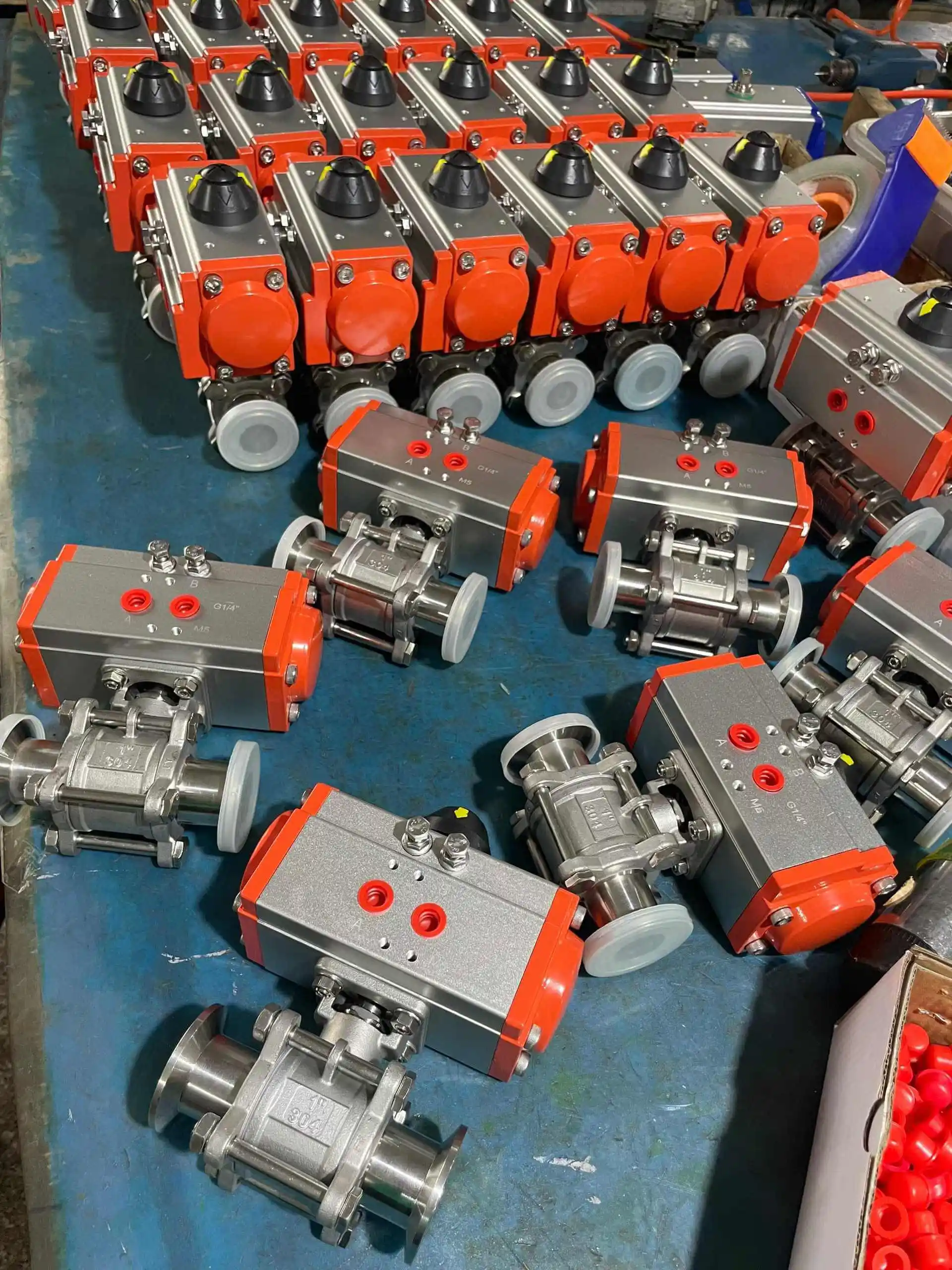

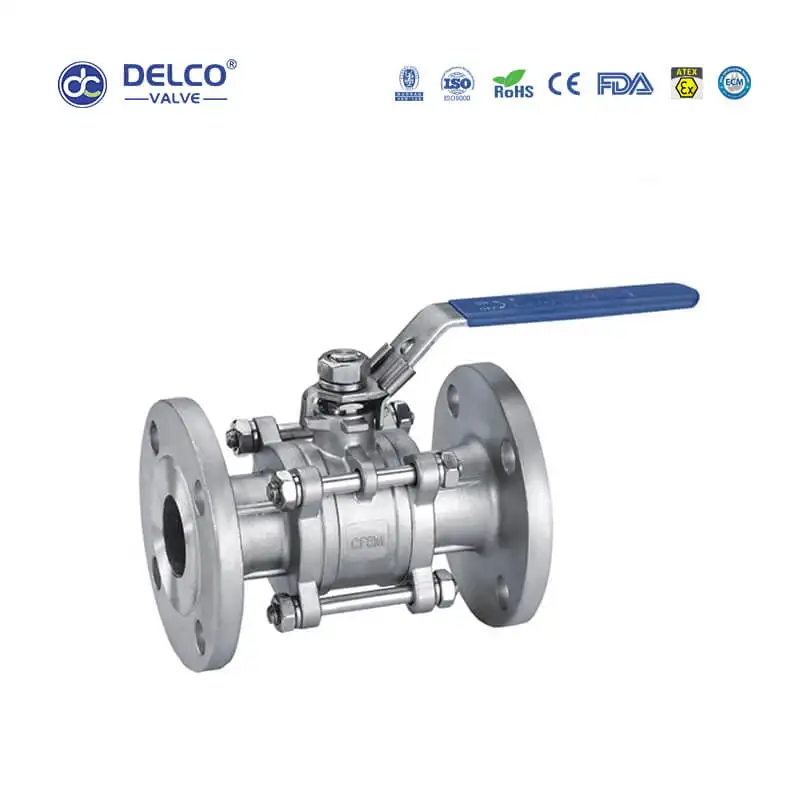

Válvulas de 3 peçasO que o dinheiro extra compra

O design de três peças divide-se em um corpo central e duas tampas laterais, unidas por parafusos. Essa geometria é o que justifica o acréscimo típico de 30 a 50% no preço, e ela proporciona três vantagens.

Manutenção em linha. As tampas de extremidade permanecem fixas à tubulação. Afrouxe os parafusos do corpo, gire a seção central para fora, troque as sedes e vedações e aparafuse-a novamente. Uma troca de sede que leva horas em uma válvula de duas peças leva minutos em uma de três peças, sem afetar o alinhamento da tubulação ou as soldas. Em uma linha de processo onde o tempo de inatividade é medido em milhares por hora, o investimento adicional se paga já na primeira vez que uma sede falha.

Compatibilidade com soldagem. Como o corpo central é removível, você pode soldar as tampas de extremidade na tubulação com as sedes em segurança na bancada. Em sistemas de tubulação soldados, o que inclui a maioria das plantas de processo modernas, isso torna a válvula de esfera de 3 peças a única opção viável, e não um luxo.

Uma plataforma pronta para automação. A maioria das válvulas de 3 peças de alta qualidade já vem com uma base de montagem ISO 5211 na haste. Um atuador elétrico ou pneumático é parafusado diretamente, sem necessidade de fabricação de suportes. Se a válvula for automatizada futuramente (e em linhas de alto ciclo, geralmente é recomendável), o método de dimensionamento está em nosso [guia de torque do atuador da válvula]. Uma observação: corpos de 3 peças com sedes metálicas podem exigir um torque do atuador significativamente maior do que o equivalente com sede macia, portanto, verifique ambos antes de fazer o pedido.

Um exemplo disso: sistema de aquecimento central HVAC, Rússia.

Para um projeto de aquecimento central e climatização na Rússia, fornecemos válvulas de esfera de três peças com acionamento elétrico. O raciocínio do cliente era simples: os circuitos de aquecimento ciclam constantemente ao longo da temporada, as sedes são peças de desgaste e ninguém quer drenar e cortar um circuito de aquecimento no inverno russo para trocar uma válvula. O corpo de três peças permitiu que a equipe de manutenção fizesse a manutenção das sedes no local, e a plataforma ISO 5211 aceitou os atuadores elétricos sem adaptadores. Leia o caso.

A escolha do material do assento é tão importante quanto o estilo da carroceria. Se o seu dispositivo for abrasivo ou quente, a relação entre assentos macios e assentos de metal é abordada em [nosso guia de seleção de materiais para assentos].

A armadilha da remontagem sobre a qual ninguém escreve

Eis o problema que mais encontramos em campo com válvulas de três peças — e ele nunca aparece nos guias de compra.

Após a remoção da tampa articulada, a carroceria central é recolocada com os parafusos. Se o torque aplicado estiver incorreto, você desfaz todo o projeto original.

Com torque insuficiente: O corpo apresenta secreção externa na articulação.
Aperto excessivo ou torque irregular: Os assentos se deformam, a válvula fica rígida e a esfera pode ser pré-tensionada contra os assentos. O dimensionamento do atuador torna-se irrelevante; uma válvula que funcionava com torque manual na alavanca pode travar com um atuador de tamanho correto.

A solução é simples: aperte os parafusos da carroceria com o torque especificado pelo fabricante, em padrão cruzado, em etapas. E verifique novamente após o primeiro ciclo térmico, pois a pré-carga dos parafusos diminui à medida que tudo aquece e se acomoda.

A manutenção em linha economiza mão de obra. Mas não elimina a necessidade de remontar como um mecânico, em vez de um gorila.

Uma mensagem para distribuidores e revendedores.

Todos os guias sobre este tema, incluindo os que ocupam a primeira página, são escritos para o comprador final. Se você é um distribuidor decidindo o que estocar, seus cálculos são diferentes.

Tenha o modelo de duas peças como sua linha de produtos principal. Ele atende à maioria das demandas de uso geral, e a substituição é o modelo de serviço típico.

Ofereça kits de três peças para clientes com linhas soldadas e processos de alta frequência, e mantenha em estoque os kits de reparo , não apenas as válvulas. Um kit de sede e vedação geralmente custa uma pequena fração do preço de uma válvula nova (em média, de 20 a 35% para tamanhos comuns de aço inoxidável). A venda do kit é recorrente, o cliente permanece com você durante toda a vida útil da válvula, em vez de procurar uma substituta, e a equipe de manutenção do seu cliente aprende os seus códigos de peça. Isso é um negócio melhor do que vender a válvula apenas uma vez.

Para peças individuais, considere-as como uma linha de produtos básicos para serviços públicos: preço competitivo, baixa expectativa de suporte.

Lista de verificação de decisão rápida

A linha está soldada? Sim → 3 peças. Não solde válvulas de 1 ou 2 peças no lugar.
A válvula realiza ciclos diários? Sim → 3 peças (o desgaste do assento ocorre rapidamente; a facilidade de manutenção compensa).
Higiene ou meios de comunicação agressivos? Sim → Conjunto de 3 peças com o [material do assento] adequado.
Investimento de capital (CAPEX) restrito em uma linha de serviços públicos de baixa criticidade? Peça única, e planeje a substituição, não o reparo.
Todo o resto? Conjunto de duas peças. É o padrão por um motivo.
Automação agora ou depois? Escolha uma válvula com uma almofada ISO 5211 em qualquer direção. Isso facilita a fixação do atuador posteriormente. [Guia de dimensionamento aqui.]

Perguntas frequentes

Vale a pena o custo adicional de uma válvula de esfera de 3 peças?
Em tubulações soldadas, serviços de alta frequência ou qualquer processo em que uma hora de inatividade custe mais do que a válvula: sim, sem dúvida. Em uma tubulação de serviço público com ciclos de operação raros: não, e qualquer um que diga o contrário está tentando lhe vender algo.

Posso soldar uma válvula de esfera de uma ou duas peças na minha tubulação?
Não faça isso. O calor da soldagem destrói as sedes de polímero internas, e nenhum dos projetos permite a abertura para recuperá-las. Para instalações com soldagem, use uma válvula de três peças, remova o corpo central e solde as tampas das extremidades com as sedes em segurança na bancada.

Uma porta reduzida é realmente um problema?
Depende da linha. Uma porta reduzida permite a passagem de aproximadamente 60 a 70% do Cv de uma porta completa, o que se manifesta como perda de pressão permanente. Se a linha foi dimensionada com folga, essa perda é imperceptível. Se foi dimensionada com excesso de pressão, a bomba sente os efeitos dessa folga diariamente.

Qual tipo de corpo suporta melhor a pressão?
Geralmente, os projetos são de 2 ou 3 peças. Corpos mais robustos e parafusos adequados suportam classes de pressão mais altas; válvulas de 1 peça são normalmente classificadas para aplicações comerciais mais leves. Sempre confirme a classe de pressão real consultando a ficha técnica, e não apenas pelo tipo de corpo da válvula.
