Why is ASME BPE SF4 electropolishing superior to SF1 mechanical polishing for WFI systems?

Mechanical polishing (SF1) cuts down surface peaks using abrasives, which can smear metal, fold over microscopic fissures, and leave embedded iron particles. Electropolishing (SF4) is an electrochemical process that microscopically dissolves peaks, rounding crevices and removing free iron from the surface. This creates an ultra-smooth chromium-enriched passive layer (Cr/Fe ≥ 1.5), dramatically reducing surface area for biofilm adhesion and delaying the onset of rouging in high-temperature WFI.

Why is 316L stainless steel sulfur content critical for orbital tube welding?

During automated orbital butt-welding, sulfur acts as a surface-active element that dictates the fluid dynamics and heat penetration of the molten weld pool. If sulfur is too low (< 0.005%), the weld pool widens and penetration is shallow; if sulfur is too high (> 0.030%), the pool sags and causes internal weld beads. DELCO Valve strictly controls sulfur content to 0.005%–0.017% per ASME BPE Table MM-2.1-1, ensuring consistent, repeatable, crevice-free full-penetration welds without manual rework.

How does the 2D dead-leg rule prevent microbial endotoxin contamination?

The "dead-leg" is the stagnant branch pipe section leading to a closed valve seat. Under the modern ASME BPE L ≤ 2D rule , the length (L) of this branch must not exceed twice its inner diameter (D). At this ratio, the turbulent fluid eddies from the main pipeline continuously scour and wash the internal valve seat. If L > 2D, fluid inside the pocket remains stagnant, allowing bacteria to form protective biofilms and release endotoxins that contaminate the pure water loop.

Why are two-piece TFM/EPDM diaphragms preferred over one-piece diaphragms in pure steam SIP?

One-piece EPDM diaphragms embrittle and adhere to the metal weir under continuous 130°C pure steam exposure. Conversely, one-piece pure PTFE diaphragms lack elastomeric memory and suffer cold-flow creep under mechanical gland pressure, causing external leaks during thermal cooldown. A two-piece diaphragm combines a virgin, modified TFM/PTFE contact layer (providing chemical inertness and steam wear resistance) with an independent, vulcanized EPDM backing cushion that provides continuous mechanical elasticity and sealing pressure across thermal cycles.

Решения для фармацевтических клапанов: Подробное руководство

В отличие от промышленных или коммунальных трубопроводов, Выбор клапанов на фармацевтическом предприятии строго регулируется биологической стерильностью, Геометрия нулевых трещин, Чистящееся, и регуляторная прослеживаемость: из воды высокой чистоты для инъекций (WFI) циркуляция циклов и очистка на месте/пар на месте (CIP/SIP) Схемы для инокуляции биореакторов, Стерильный урожай, и кристаллизация API на основе растворителей.

Всё ниже отражает конфигурации, которые мы создаём, машина, Электрополировка, Чистая комната — сборка, Лабораторное испытание, и экспорт как Клапан DELCO— специализированный производитель санитарных и строгих систем управления потоком с 20-летним опытом инженерии высокой чистоты.

Краткое резюме выбора

Вода для инъекции (WFI) & Стерильная биообработка: Forged 316L Санитарные диафрагмальные клапаны (Плотинный тип и радиальная диафрагма) с электрополировкой ASME BPE SF4 (Ра ≤ 0,38 мкм / 15 мин), полностью соблюдая правила «без мертвого лега» (2D-≤) Правило проектирования.
Биореакторные сосуды & Стерильный сбор урожая: Ноль-мёртвый лег Диафрагмальные клапаны на дне бака Сварка заподлицо с головкой сосуды для устранения застойных карманов; асептик Санитарные образцовые клапаны Для отбора проб в процессе захвата, стерилизируемого паром.
Чистые коммунальные услуги & Передача высокой чистоты (Чистый пар, Подготовка буфера): Заполнение кариес Санитарные шаровые краны с настоящими три-зажимными соединениями для предотвращения задержки жидкости; Не-слэм Санитарные обратные клапаны чтобы предотвратить обратный поток и перекрёстное загрязнение между коллекторами CIP.

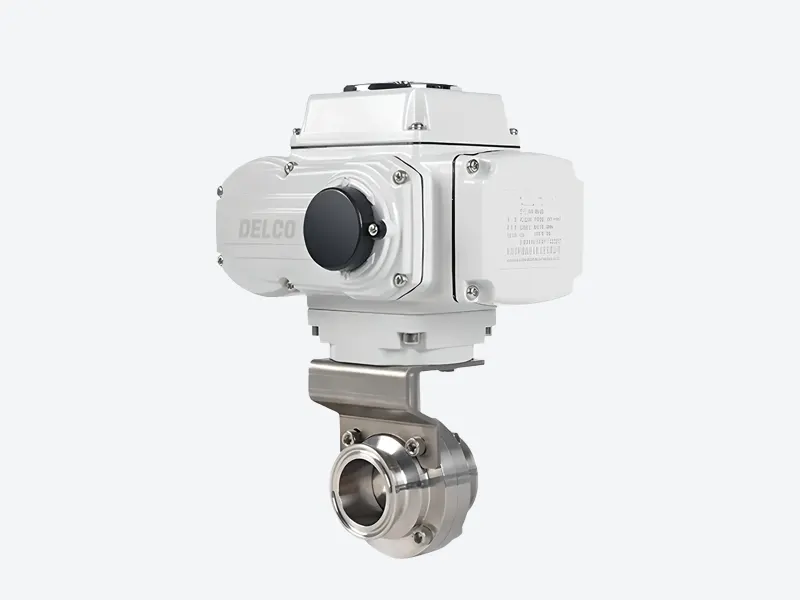

Очищенная вода с большим объёмом (Вода) & Буферная фильтрация: Гигиенический Санитарные заслонки-бабочки с капсулированными вкладышами из EPDM или PTFE/силикона класса FDA/USP и отполированными зеркальными дисками из нержавеющей стали.
Автоматизированное пакетирование & Регулирование ферментации: Высокая точность Пневматические санитарные клапаны управления диафрагмой и санитарных Электрические управляющие клапаны Оснащён цифровыми умными позиционерами и гигиеничными крышами из нержавеющей стали.
Материалы, Поверхностные отделки & Прослеживаемость: Вакуумно плавленная низкоуглеродна сталь объемом 316 литров (с контролируемым содержанием серы 0.005%–0.017% для автоматической орбитальной сварки), Сертифицированные диафрагмы USP класса VI и FDA 21 CFR 177.1550/177.2600, поддерживается полным EN 10204 3.1 и Animal Derived Component Free (ADCF) Документация.

Матрица выбора мастера: Фармацевтические жидкостные петли против. Архитектуры клапанов

Процессный цикл / система	Условия эксплуатации & Медиа	Первичный риск отказа / загрязнения	Рекомендуемое решение для клапанов DELCO	Обозначение поверхности ASME BPE	Телесная металлургия & Диафрагма / Уплотнение
Вода для инъекции (WFI) Распространение	Непрерывная петля 80°C – 85°C Сверхчистая вода (< 00,25 EU/ml)	Колонизация биопленкой, Красная тренировка, Зоны застоя на мёртвых ногах	Клапаны санитарной диафрагмы (Плотина типа) Т-образные клапаны с нулевым мертвым легом	SF4 (Электрополировка Ра ≤ 0,38 мкм / 15 мин)	Forged 316L (1.4435 / контролируемая сера) Поддержка TFM/PTFE / EPDM
Чистый пар & Пар на месте (ПОТЯГИВАТЬ)	121°C–135°C чистый пар Циклическое тепловое напряжение	Холодный поток диафрагмы, Эластомер хрупкий, Релаксация болта капота	Клапаны санитарной диафрагмы (Высокие температуры) Санитарные паровые ловушки	SF1 или SF4 (Ra ≤ от 0,51 мкм до 0,38 мкм)	Кованый 316L модифицированный PTFE (TFM) с компенсацией капота с пружиной
Сбор дна биореакторного корпуса	Культуры живых клеток, Питательные бульоны Полный вакуум до 3 бар	Застойный карман под нижним выходом, Клеточный сдвиг, Пакетное загрязнение	Клапаны диафрагмы на дне бака Асептические радиальные диафрагмальные клапаны	SF4 (Внутренняя влажность) Зеркальное электрополирование	Кузов 316L из блока с профилированием радиуса бака USP класса VI PTFE
Асептические станции отбора проб	Отбор проб бульона в процессе Паровая стерилизация в линии	Перекрёстное загрязнение образцовой линии, Проникновение окружающего воздуха	Санитарные образцовые клапаны (SIP-способ)	SF4 (Ra ≤ 0,38 мкм) Полностью сливаемая	Конструкция с двойным уплотнением 316L Barstock/Forged EPDM / PTFE
Уборка на месте (CIP) Снабжение & Возвращение	Горячая каустик (NaOH 2–3%), Азотная кислота (HNO3), 65°C–85°C	Химическая деградация уплотнений, Перекрёстное загрязнение между цепями	Заполненные полостью санитарные шаровые краны Санитарные обратные клапаны	SF1 (Механическая Ра ≤ 0,51 мкм / 20 мин)	316L полосы из нержавеющей стали Pure Virgin PTFE
Очищенная вода (Вода) & Буферная фильтрация	Окружающая среда до 40°C Перенос буфера без критичного значения	Ограничение с высоким расходом, Микро-пустоты в эластомерных вкладышах	Санитарные заслонки-бабочки (Три-зажим) Клапаны санитарной диафрагмы	SF1 (Ra ≤ 0,51 мкм)	ASTM A351 CF3M (316L) Белый EPDM / силикон FDA-класса

Четыре фармацевтических среды, Четыре набора инженерных правил

Гидродинамика в биофармацевтическом заводе делится на четыре отдельные гигиенические классификации, каждый из них требует бескомпромиссных правил соблюдения:

Асептический верх по течению & Биообработка в нижней части: Дизайн с нулевой щелей; Абсолютная дренажная способность; Полное отсутствие механических уборов стволов; обязательное соблюдение стандартов ASME BPE; L ≤ 2D-критерии мертвой ноги.
Чистые коммунальные услуги (WFI & Чистый пар): Непрерывно повышенные температуры (> 80°C); высокая уязвимость к Rouging (Класс I/II/III); Сильная термическая циклическая усталость на эластомерных диафрагмах.
Уборка на месте (CIP) & Подготовка буфера: Воздействие горячих химических санитайзеров (2% NaOH, H3PO4); Высокие скорости течения; Требуется компоненты без кариоста, чтобы предотвратить перемещение химикатов в последующие партии препарата.
Активный фармацевтический ингредиент (API) Химический синтез: Горючие растворители (этанол, ацетон, толуол); Химии опасных реакций; требуется взрывозащищённое действие ATEX / IECEx и проводящее антистатическое уплотнение.

1. Вода для инъекции (WFI) & Чистое распределение коммунальных услуг

Системы WFI являются ключевой жизненной силой любых парентеральных или биологических растений. Петля работает при непрерывной рециркуляции при 80°C до 85°C для предотвращения пролиферации бактерий.

⚠️ Что идёт не так в циклах WFI

Тем "Мёртвая нога" Инкубатор биоплёнки: Традиционные схемы трубопроводов часто включают взлёт от линии до ветки, где вода остаётся без циркуляции. Если длина ветви превышает диаметр (L > 2D), Застойная вода охлаждает, Дезинфекционные химикаты не проникают внутрь, а бактериальные эндотоксины заселяют стенку трубы.
Решение для клапанов DELCO: Клапан DELCO Разрабатывает индивидуальный многопортовый Т-образные клапаны с нулевой мертвой ногой и интегрированные клапанные коллекторы, полностью исключающие мёртвые ноги (L/D приближается к 0), обеспечивая непрерывный турбулентный поток через сиденье плотины.
Катастрофа с горизонтальными лужами: Установка стандартного диафрагматического клапана типа плотины горизонтально на плоской плоскости создаёт естественный жидкий ловудар на нижней стороне внутреннего плотины, Предотвращение полного слива под силой тяжести при спуске трубопровода.
Решение для клапанов DELCO: Все Клапаны санитарной диафрагмы DELCO отмечены лазерной маркировкой точными Углы установки самосливного канала (15° до 35°) на кованном теле, гарантируя 100% самодренаж под действием гравитации и отсутствие закопчивания во время циклов CIP.

2. Асептические биореакторы, Ферментация & Стерильный сбор урожая

Биореакторы и ферментаторы семян представляют собой наивысший финансовый риск в биопроцессе. Введение диких микроорганизмов через повреждённый клапан может разрушить миллионы долларов рекомбинантного белка или антител.

⚠️ Что идёт не так при работе биореакторов

Тем "Застоявшаяся лужа на нижнем выходе": Прикрепление стандартного клапана с фланцем или зажимом к выходному соплу сода создаёт несмешанный клапан, Нестерилизированный "Дымоход" бульона под агитатором. Во время Steam-in-Place (ПОТЯГИВАТЬ), Пар не достигает этого кармана, загрязнение всей партии при прививке.
Решение для клапанов DELCO: DELCO Клапаны нижней диафрагмы бака DELCO привариваются непосредственно к нижней головке сосуды, Размещение уплотнения диафрагмы вплотную к внутренней стенке сосуда с нулем застоявшегося объёма сопла.
Усталость от пара от диафрагмы & Ползучий холодный поток: Стандартные EPDM-диафрагмы, подвергающиеся воздействию чистого пара при 130°C под непрерывным механическим зажимом, подвергаются вулканизации, хрупкости и постоянного сжатия. И наоборот,, чистые диафрагмы PTFE испытывают ползучесть холодного потока, Что приводит к внешней протечке за фланец корпуса.
Решение для клапанов DELCO: Клапан DELCO Припасы Двухкомпонентные модифицированные TFM/PTFE диафрагмы. Поверхность контакта с технологическим контактом формируется из высокой плотности, Низкопористый TFM PTFE, переплетена вулканизированной высокоэластичной подкладкой EPDM, которая поглощает циклы теплового расширения без расслабления.

3. Уборка на месте (CIP), Буферы & Активный синтез API

Где технологические среды включают тяжёлые буферы, Клеточные лизаты, или органические растворители, Для передачи высокого потока и положительного отключения устанавливаются клапаны четвертиоборота.

Анализ отказов: 4 Серьёзные отказы фармацевтических клапанов & Инженерные исправления

Механизм отказа	Пострадавшие фармацевтические системы	Коренная инженерная причина	Обычные (Несовершенно) Подход	Клапанное инженерное решение DELCO
Рост биопленки с мёртвым легом	Дистрибуция WFI, Точки использования очищенной воды	Длина взлёта ветки превышает диаметр (L/D > 2), создание нециркулируемых жидкостных карманов.	Полагаясь на химическую дезинфекцию, промывая мёртвые ноги.	Т-образные клапаны с нулевым мертвым легом а также обработанные многопортовые блоковые коллекторы, которые размещают плотину непосредственно на контуре OD (L/D = 0).
Холодный поток диафрагмы & Разрыв	Чистые паровые SIP-линии, Порты для сбора биореакторов	Повторяющиеся циклы теплового расширения при 130°C вызывают ползание и трещины чистого PTFE.	Ручное затягивание болтов капота во время остановки технического обслуживания.	Дуэт Диафрагмы с поддержкой TFM/PTFE EPDM в паре с Клапан DELCO Пружинно-компенсированные капоты, поддерживающие постоянное напряжение при нагрузке.
Пористость орбитального сварочного шарика	Катушки для трубопроводов в чистых помещениях, Три-зажимные клапанные феррулы	Содержание серы в 316L непростых металлов варьируется или превышает стандартные пороги (S > 0.030%).	Ручная сварка и шлифовка внутренних швов труб вручную, Знакомство с абразивами.	Строгий контроль серы основного материала (0.005%–0.017%) согласно ASME BPE Table MM-2.1-1, Гарантия плавности, Однородные орбитальные сварные пулы.
Раугинирование & Выпадение частиц	Горячее WFI-хранилище (> 80°C), Чисто паровые колекторы	Распадается пассивный слой оксида хрома, Осаждение наночастиц оксида железа.	Частое агрессивное химическое очищение вредными органическими кислотами.	Полный Электрополировка ASME BPE SF4 (Ra ≤ 0,38 мкм) затем следует валидированная пассивация азотной/лимонной кислоты (Соотношение Cr/Fe ≥ 1,5).

Обеспечение качества, Электрополировка & Стандарты ASME BPE

Квалификация фармацевтических клапанов регулируется строгой поверхностной металлургией, Контроль ферритов, и сертификации по химической инертности:

Классификации внутренней отделки поверхности ASME BPE

Все Клапан DELCO Увлажнённые поверхности фармацевтических клапанов проверяются с помощью профилометрического тестирования и сертифицируются по стандартам ASME BPE Part SF:

Обозначение поверхности	Процесс поверхностной отделки	Максимальная средняя шероховатость (Ра Микро-Дюйм)	Максимальная средняя шероховатость (Микрометр Ra)	Рекомендуемое фармацевтическое применение
ASME BPE SF1	Механически отполированная	≤ 20 мин	≤ 0,51 мкм	Подготовка буфера, Химические скижи CIP, Нестерильные утилитарные петли
ASME BPE SF2	Механически отполированная	≤ 25 мин	≤ 0,64 мкм	Общие утилитные заголовки, Сбор дренажа, Некритическая технологическая жидкость
ASME BPE SF4	Механическая полировка Электрополировка	≤ 15 мин	≤ 0,38 мкм	Золотой стандарт: Дистрибуция WFI, Сбор стерильных биореакторов, Кристаллизация API
ASME BPE SF5	Механическая полировка Электрополировка	≤ 20 мин	≤ 0,51 мкм	Критические чисто паровые коллекторы, Коллекторы асептических наполняющих машин

Металлургия & Контроль Delta Ferrite

Стандартные отливки из нержавеющей стали часто содержат 5%–10% дельта-феррита для облегчения прохождения формы. В фармацевтической воде высокой чистоты, Избыточный феррит подвергается селективному растворению, ускоряющий вытеснение и сбрасывание частиц ржавчины в стерильные ручьи.

Контролируемая металлургия: Клапан DELCO производит санитарные клапанные корпуса из вакуумно-дегазированный кованый 316L (EN 1.4435).
Ферритное ограничение: Содержание дельта-феррита строго ограничено ≤ 1.0% (и ≤ 0,5% по запросу), проверено с помощью испытаний Fischer Feritscope для обеспечения максимальной коррозионной устойчивости.
Серный хребет (0.005%–0.017%): Строго поддерживается для гарантии повторяемости, Орбитальная сварка без трещин без теплового тонирования или проседа бассейна.

Фармацевтические эластомеры & Иерархия материала диафрагмы

Все динамические уплотнения, Диафрагмы, и развернутые уплотнительные кольца Клапан DELCO Санитарное оборудование соответствует международным требованиям фармакопеи:

Материал диафрагмы / уплотнения	Непрерывный температурный диапазон	Пар на месте (ПОТЯГИВАТЬ) Сопротивление	Устойчивость к каустик/кислоте CIP	Сертификации биосовместимости
Фармацевтический EPDM	-30°C до 130°C	Отличная эластичность; до 100 циклов SIP (121°C)	Хорошо в каустике (Нет,); умеренное содержание азотной кислоты	USP класс VI <87>/<88>, FDA 21 CFR 177.2600, Без TSE/BSE
Двухкомпонентный TFM / EPDM (ПТФЭ)	-20°C до 160°C	Superior: Высокочастотный 135°C непрерывный чистый пар	Универсальная химическая устойчивость (pH 0–14)	USP класс VI, FDA 21 CFR 177.1550, ADCF (Без животных)
Силикон, высушенный в платине	-60°C до 180°C	Умеренный (Склонность к гидролитической деградации пара)	Бедны концентрированными кислотами/щелочью; Идеально подходит для чистых буферов	USP класс VI, ISO 10993, FDA 21 CFR 177.2600
Фторэластомер (FKM / Viton)	-10°C до 180°C	Умеренный в паре; Отлично подходит для высокотемпературного воздуха	Отлично сочетается с кислотами и органическими растворителями; Бедный в каустике	USP класс VI, FDA 21 CFR 177.2600

Выделенная поддержка биофармацевтических EPC, Конструкторы скидов & Команды валидации

При проектировании фармацевтического предприятия, Закупка клапанов напрямую связана с валидационной квалификацией (IQ/OQ/PQ). Неподтверждённый компонент клапана может остановить одобрение всего предприятия FDA. Клапан DELCO Выступает в роли бэк-офиса технической валидации:

Комплексный файл валидации cGMP: Каждая доставка включает в себя заранее скомпилированный папочный документ для валидации:
1. EN 10204 3.1 Отчёты по испытаниям материалов (MTR) с полной отслеживаемостью тепловых номеров.
2. Сертификаты соответствия FDA 21 CFR 177 для всех полимеров и эластомеров.
3. USP <87> (In Vitro) и USP <88> (In Vivo) Журналы биологической реактивности класса VI.
4. TSE/BSE — животно-производные компоненты без компонентов (ADCF) Декларации о незагрязнении.
5. Откалиброванная поверхность профилометра шероховатости (Ра) & Сертификация электрополировки.
6. Отчёты по инспекции Delta Ferrite.
3D CAD & Интеграция BIM (12–24 часа разворота): Получайте собственные 3D модели STEP и Revit с точными размерами центра в лицо и индикаторами угла самослива для прямой интеграции в цифровой двойник вашего растения.
Предварительно собранные & Чистая комната в упаковке: Клапаны очищаются ультразвуковым способом, Сушится с помощью фильтрованного азота, Двойное упакованное в полиэтиленовые трубки для чистой комнаты, и маркирован сериализацией из нержавеющей стали для отслеживаемости в точке использования.
Регистрация проекта & Защита каналов: Мы защищаем инженерных консультантов и региональных специалистов по биопроцессам. Гарантии регистрации проекта Клапан DELCO Никогда не обходите вашу компанию, чтобы напрямую подать предложения назначенному фармацевтическому спонсору.

Выбор привода для чистых помещений & Среды для промывки

Фармацевтические чистые помещения (ISO 5 — ISO 8 / Grade A — Grade D) Требование без выброса, Коррозионная защита, а также пакеты автоматизации, устойчивые к смыву:

Пневматические приводы из нержавеющей стали: Высокопроизводительные поршневые приводы из нержавеющей стали 304 или 316 без внешних щелей. Устойчив к ежедневной протирке изопропиловым спиртом (IPA), спорагард, и перекись водорода (VHP) Туманение.
Крышки с гигиеническим контролем: Интегрированные цифровые управляющие головки с бесконтактными магнитными датчиками положения, Внутренние пилотные соленоидные клапаны, а также связь IO-Link / AS-интерфейс / DeviceNet fieldbus.
Электрические модулирующие клапаны: Ненавязчивые Электрические клапаны санитарного управления Рейтинг IP67/IP69K для добавления буфера, Контроль концентрации химических веществ CIP, и непрерывная корректировка pH.

Как получить инженерное предложение за 12–24 часа

Получить точное техническое предложение, Проверка соответствия BPE ASME, и коммерческое ценообразование без задержек с уточнением, скопируйте и отправьте этот 7-параметрический фармацевтический чек-лист:

ЧЕК-ЛИСТ RFQ ПО ФАРМАЦЕВТИЧЕСКИМ КЛАПАНАМ

Точка применения & Флюидный контур: [Например.., Снижение распространения WFI, Дно бака биореактора, Чистый паровой SIP, Возвращение CIP]
Процессные носители & Температура: [Например.., Вода для инъекции при 85°C, Чистый пар при 130°C, Ферментационный бульон, 2% NaOH]
Проектировать & Операционная оболочка:
- Рабочее давление / Давление паровой стерилизации: [Бар или пси]
- Рабочая температура / Максимальная температура SIP-пара: [°C или °F]
Номинальный размер & Стандарт Tri-Clamp: [Например.., 0.5”, 1.0”, 1.5”, 2.0"ASME BPE Tri-Clamp / Extended Butt-weld для орбитальной сварки]
Спецификация поверхностной отделки: [ASME BPE SF1 (Ra ≤ 0,51 мкм) или ASME BPE SF4 Electropolished (Ra ≤ 0,38 мкм)]
Диафрагма & Эластомерный материал: [Фармацевтический EPDM / двухкомпонентный TFM-PTFE с подкладкой EPDM]
Приведение в действие & Инструментовка: [Ручное руло с оптическим индикатором положения / пневматический актуатор из нержавеющей стали / умная крышка управления]

Пример запроса тендера:
Скид с добычей биореакторов, Бульон из клеточной культуры, 1.5” (DN40) Концы ASME BPE Tri-Clamp, Кованый кузов из нержавеющей стали 316L (EN 1.4435 с ферритом < 1.0%), Внутренняя поверхность электрополирована по ASME BPE SF4 (Ra ≤ 0,38 мкм), Двухкомпонентная диафрагма TFM/PTFE с подкладкой EPDM (USP класс VI, Соответствует требованиям FDA, Без TSE/BSE), оснащён компактным пневматическим приводом из нержавеющей стали (Air-to-Open, Весна-Клоуз) и 24V DC Io-Link управления.

Отправьте расписание оборудования нашей команде биопроцессной инженерии по адресу inquiry@delcofluid.com, и Клапан DELCO вернёт соответствующие коды моделей, Размерные чертежи, и коммерческое ценообразование в течение 12–24 часов.

Часто задаваемые вопросы

Почему электрополировка ASME BPE SF4 лучше механической полировки SF1 для систем WFI?

Механическая полировка (SF1) обрезает поверхностные пики с помощью абразивов, которые могут размазывать металл, Складка микроскопических трещин, и оставляют вложенные железные частицы. Электрополировка (SF4) — это электрохимический процесс, при котором пики микроскопически растворяются, округление щелей и удаление свободного железа с поверхности. Это создаёт сверхгладкий пассивный слой, обогащённый хромом (Cr/Fe ≥ 1.5), что значительно уменьшает площадь поверхности для сцепления биопленки и задерживает начало промывки при высокотемпературном WFI.

Почему содержание серы 316L из нержавеющей стали критически важно для сварки орбитальных труб?

Во время автоматизированной сварки орбитальных прикладов, Сера действует как поверхностно-активный элемент, определяющий гидродинамику и теплопроникновение расплавленного сварного бассейна. Если сера слишком низкая (< 0.005%), Шварный бассейн расширяется, а проникновение становится неглубоким; если сера слишком высокая (> 0.030%), Бассейн провисает и вызывает внутренние сварные шары. Клапан DELCO строго контролирует содержание серы до 0.005%–0.017% согласно ASME BPE Table MM-2.1-1, обеспечение стабильности, Повторяемые, Сварные швы с полным проникновением без ручной переработки.

Как правило 2D-«мертвой ноги» предотвращает загрязнение микробными эндотоксинами?

Тем "Мёртвая нога" — это застойная секция ветвниковой трубы, ведущая к закрытому седлу клапана. В современности ASME BPE L ≤ правило 2D, Длина (L) этой ветви не должно превышать вдвое свой внутренний диаметр (D). При таком соотношении, Турбулентные водовороты жидкости из основного трубопровода постоянно размывают и смывают внутреннее седло клапана. Если L > 2D, жидкость внутри кармана остаётся застойной, что позволяет бактериям образовывать защитные биопленки и выделять эндотоксины, загрязняющие чистую водную петлю.

Почему двухкомпонентные TFM/EPDM диафрагмы предпочитают однокомпонентным в чистом паровом SIP?

Цельные диафрагмы EPDM становятся хрупкими и прилипают к металлической плотине при непрерывном воздействии чистого пара при 130°C. И наоборот,, цельные чисто PTFE-диафрагмы не имеют эластомерной памяти и подвергаются холодному потоку под давлением механической железы, вызывающие внешние протечки во время термического охлаждения. A Двухкомпонентная диафрагма Virgin Combos, модифицированный контактный слой TFM/PTFE (обеспечивая химическую инертность и износостойкость пара) с независимым, вулканизированная EPDM-подкладка, обеспечивающая непрерывную механическую эластичность и уплотнительное давление в тепловых циклах.

Готовы предоставить цену на ваш фармацевтический проект с DELCO Valve?

Готовите ли вы подачу тендер ASME BPE на новый биотехнологический объект, Создание модульных биопроцессных скидов, или модернизацию высокотемпературных петель WFI, Клапан DELCO Поставляет сертифицированные сборки санитарных клапанов в срок и в рамках бюджета.

Отправьте свой RFQ / расписание оборудования: Отправьте свой список оборудования или контрольный список из 7 параметров нашей команде биопроцессов для технического выполнения в течение 12–24 часов.
Ознакомьтесь с нашей полной санитарной линейкой: Ознакомьтесь с нашим полным портфолио. Санитарные диафрагмальные клапаны, Т-образные клапаны с нулевой мертвой ногой, Диафрагмальные клапаны на дне бака, Заполненные полостью санитарные шаровые клапаны, и санитарные пакеты контроля.
Дистрибьютор & Запросы от конструктора скидов: Свяжитесь с нашей международной командой каналов, чтобы запросить полный пакет шаблонов валидации, 3D-библиотека CAD-систем, и условия регистрации проектов OEM.
