Zespoły zaworów motylkowych pneumatycznych przemysłowych

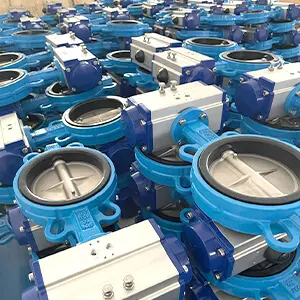

Pneumatyczny zawór motylkowy waflowy

Zaprojektowany z myślą o ultrakompaktowych wymiarach, ten lekki zawór jest montowany pomiędzy kołnierzami rur, co umożliwia szybką instalację. To najbardziej ekonomiczny, zautomatyzowany zestaw do ogólnych instalacji HVAC, wody chłodzącej i niskociśnieniowych instalacji komunalnych.

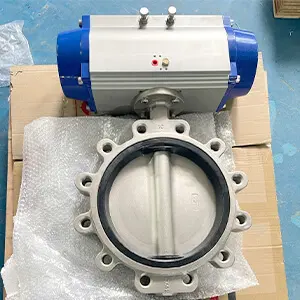

Pneumatyczny zawór motylkowy z luźnymi końcami

Wyposażona w gwintowane metalowe wkładki (uchwyty) wokół korpusu zaworu, ta solidna konstrukcja umożliwia odłączenie rurociągu dolnego bez obniżania ciśnienia po stronie wlotowej. Jest to kluczowy wybór w przypadku instalacji bezciśnieniowych i stref wymagających rygorystycznej konserwacji rurociągów.

Pneumatyczny zawór motylkowy sanitarny

Wykonany z polerowanej na wysoki połysk stali nierdzewnej, z połączeniami Tri-clamp i uszczelnieniami dopuszczonymi do kontaktu z żywnością przez FDA. Ten automatyczny zawór gwarantuje błyskawiczną kontrolę przepływu bez martwych stref w ściśle sterylnych warunkach przetwarzania w przemyśle mleczarskim, napojowym i biotechnologicznym.

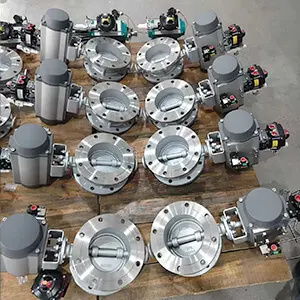

Zawór motylkowy z kołnierzem pneumatycznym

Zbudowany z integralnymi, dwukołnierzowymi końcówkami (zgodnymi z normami ANSI/DIN/JIS), aby wytrzymać ogromne obciążenia mechaniczne i wibracje rurociągów. Napędzany wytrzymałymi siłownikami serii AW, jest to najlepsze rozwiązanie o dużej średnicy dla zakładów wodociągowych o dużej przepustowości, przemysłu stoczniowego i ciężkich zakładów petrochemicznych.

Pneumatyczny zawór motylkowy wyłożony fluorem

Zawór ten, w pełni zamknięty w wysokiej jakości PTFE lub PFA, zapewnia absolutną ochronę przed wysoce lotnymi i żrącymi mediami. Działa jako niezawodna bariera izolacyjna w wymagających instalacjach przetwarzania chemicznego, transportu kwasów i instalacji chloro-alkalicznych.

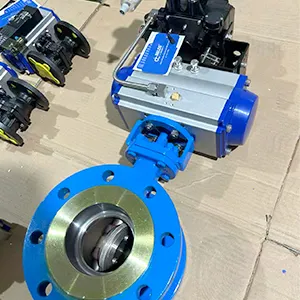

Pneumatyczny zawór motylkowy z twardym gniazdem

Zaprojektowany z solidną konstrukcją uszczelniającą metal-metal (często wykorzystującą konstrukcję z podwójnym lub potrójnym przesunięciem). Ten wytrzymały zawór automatyczny z łatwością przecina cząstki ścierne i wytrzymuje ekstremalne temperatury (+400°C i więcej) w elektrowniach, rurociągach parowych i wymagających zastosowaniach rafineryjnych.

Pneumatyczny zawór motylkowy podciśnienia

Specjalnie skonfigurowany z uszczelnieniami o wysokiej gęstości i poddany rygorystycznym testom wykrywania nieszczelności, aby zapobiec przedostawaniu się powietrza w warunkach podciśnienia. Zapewnia absolutną integralność próżni w produkcji półprzewodników, suszeniu próżniowym i specjalistycznym transporcie materiałów.

Siłowniki pneumatyczne (seria AT i AW)

Zaprojektowane z myślą o zasilaniu naszych rozwiązań zautomatyzowanych, oferujemy serię AT (z przekładnią zębatą) o kompaktowym, stałym momencie obrotowym i wysokiej częstotliwości cykli oraz serię AW (z jarzmem szkockim) o dużej wytrzymałości, zapewniającą maksymalną siłę oderwania. Wyposażone w standardowe mocowanie NAMUR, idealnie dopasowują się do wymagań dotyczących momentu obrotowego w przypadku każdego standardowego rurociągu, rurociągu wysokociśnieniowego lub rurociągu o dużej średnicy.

Potrzebujesz niestandardowego sterowania?

Oprócz naszej standardowej serii oferujemy również niestandardowe rozmiary siłowników, produkcję wsporników montażowych i specjalistyczne sygnały sterujące (Modbus, Profibus) dostosowane do konkretnych wymagań DCS.

Pobierz pełny katalog

Uzyskaj kompleksowe arkusze danych technicznych, rysunki CAD, schematy okablowania i tabele momentów obrotowych dla całej rodziny pneumatycznych zaworów motylkowych.

Poproś o dokumentację →

Korpus zaworu i przyłącze

Określ wymagany styl połączenia: Wafer (oszczędność miejsca), Lugged (do podłączenia na końcu przewodu), Double Flange (wytrzymałe/duża średnica) lub Tri-Clamp (sanitarne).

Materiały na tarcze i siedziska

Wybierz uszczelki w zależności od medium: EPDM/NBR do wody, PTFE/PFA do agresywnych chemikaliów lub Hard-Seated Metal do ściernych zawiesin i pary o wysokiej temperaturze. Zwróć również uwagę, czy system pracuje w warunkach próżni/podciśnienia.

Rozmiar nominalny i ciśnienie rurociągu

Określ rozmiar rury (DN40 do DN1200+ / 1.5" do 48"+) i ciśnienie robocze (PN10-PN160 / klasa 150-900), aby obliczyć dokładny moment zrywający potrzebny do przesunięcia dużego dysku.

temperatura robocza

Zapewnij zakresy temperatur roboczych (od -40°C do +600°C), aby zagwarantować prawidłową specyfikację wewnętrznych łożysk, uszczelnień i materiałów gniazdowych (sprężystych lub metalowych).

Seria siłowników i typ działania

Wybierz tryb działania: dwustronnego działania lub sprężynowy (zabezpieczający przed awarią). Nasi inżynierowie dopasują zawór do siłownika serii AT w przypadku standardowych cykli lub do jarzma Scotch Yoke serii AW o wysokim momencie obrotowym w przypadku zaworów o dużej średnicy lub z twardym gniazdem.

Akcesoria i sterowanie pneumatyczne

Określ zawory elektromagnetyczne (AC220V/DC24V), skrzynki wyłączników krańcowych do sprzężenia zwrotnego DCS, jednostki przygotowania powietrza FRL lub pozycjonery elektropneumatyczne (4-20mA) do proporcjonalnej regulacji przepływu.

Ostateczna recenzja i wycena

Prześlij swoją specyfikację do szybkiej analizy technicznej. Oferujemy kompletne wymiary doprowadzenia powietrza do siłowników, modele CAD i dostosowane ceny globalne.

Prześlij specyfikację i uzyskaj wycenę →

W pełni zmontowany i skalibrowany fabrycznie

Zapomnij o kłopotach z niedopasowanymi komponentami na miejscu. DELCO dostarcza zintegrowane zespoły zaworów i siłowników — wstępnie zmontowane, o wyregulowanym skoku i przetestowane jako kompletny zespół do rzeczywistej instalacji typu plug-and-play.

Dopasowanie momentu obrotowego przez ekspertów (seria AT i AW)

Zawory motylkowe, zwłaszcza te z twardym gniazdem i o dużej średnicy, wymagają ogromnego momentu rozruchowego. Nasi inżynierowie skrupulatnie obliczają krzywe momentu obrotowego w odniesieniu do ciśnienia powietrza w Państwa zakładzie (4-8 bar) i wyposażają zawór w idealny siłownik z serii AT lub AW, z 30% marginesem bezpieczeństwa, aby zagwarantować brak zacięć.

Niezawodność w razie awarii dla bezpieczeństwa krytycznego

W przypadku awarii zasilania elektrycznego lub pneumatycznego nasze jednostronnego działania (ze sprężyną powrotną) pakiety pneumatyczne natychmiast przesuwają masywną tarczę zaworu do ustalonej bezpiecznej pozycji (otwartej lub zamkniętej w razie awarii), zapobiegając katastrofalnym w skutkach przepełnieniom rurociągów.

100% weryfikacji jakości i uszczelnienia klasy VI

Każdy zmontowany pakiet przechodzi rygorystyczne testy hydrostatyczne i pneumatyczne zgodnie z normami API 598 / ISO 5208. Niezależnie od tego, czy jest to wytrzymała uszczelka miękka, czy gniazdo metalowe odporne na wysoką temperaturę, przed wysyłką potwierdzamy absolutną szczelność lub zgodność z normami zamknięcia.

Globalny dystrybutor i wsparcie OEM

Chronimy naszych partnerów. DELCO dostarcza kompleksowe certyfikaty materiałowe EN 10204 3.1, dokumentację CE/ATEX oraz oferuje niezwykle elastyczne usługi prywatnego etykietowania OEM, niestandardowe tabliczki znamionowe i neutralne opakowania, aby chronić Twoją marżę handlową.
